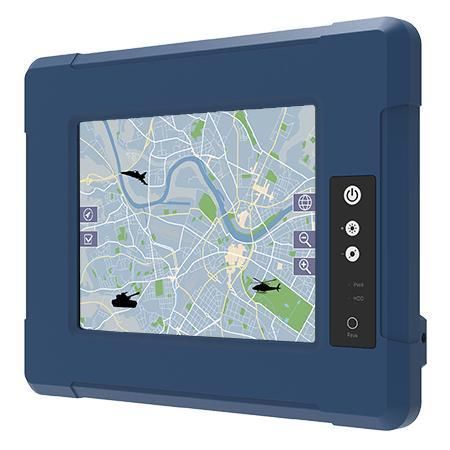

タッチスクリーンパネルPC R08IB3S-MLU1

カラー液晶ディスプレー5ワイヤー抵抗タッチスクリーン8.4インチ

概要
Winmate R08IB3S-MLU1 は、Intel Celeron N2930（Bay Trail）を搭載した 8.4 インチの防衛用パネル PC です。車載統合やミッションクリティカルな防衛用途向けに設計されており、ファンレス設計、耐腐食処理済みアルミ筐体、前面 IP65（I/O 除く）、およびロック可能な MIL‑DTL‑38999 タイプ電源コネクタを備えます。MIL‑STD に準拠する環境および EMC 参照で製造・試験されています。

主な特徴

• ロック可能な防衛グレード電源コネクタ（MIL‑DTL‑38999）
• Intel Celeron N2930 1.83 GHz（ターボ最大 2.16 GHz）
• ファンレス設計による信頼性の高い動作
• 8.4" ディスプレイ、800 x 600、600 nits
• 前面 IP65 防塵防水（I/O を除く）
• 防食処理を施したアルミ筐体
• MIL‑STD / IEC60068 に準拠した衝撃・振動要件
• オプションの 5 ワイヤ抵抗膜式タッチや AR 保護ガラス
• オプションの WLAN（802.11 a/b/g/n）および Bluetooth
• オプションの広範囲入力 9–36 V DC

認証と規格

• CE、FCC
• MIL‑STD‑461F（EMC）参照；MIL‑STD‑461G はオプション
• MIL‑STD‑810G / MIL‑STD‑810H（環境）参照
• オプションの NATO STANAG / TEMPEST 対応

表示

• サイズ: 8.4 inches
• 解像度: 800 x 600
• 輝度: 600 nits
• コントラスト比: 600:1
• 視野角: 75°/75°/60°/70°
• アクティブエリア: 170.4 x 127.8 mm
• Touch / Glass: 標準は AR 保護ガラス；オプションで 5 ワイヤ抵抗膜式タッチや EMI オプション

システム仕様

• プロセッサ: Intel Celeron N2930 1.83 GHz（最大 2.16 GHz）
• メモリ: 1 x SO‑DIMM DDR3L 1600 MHz、4 GB 標準；最大 8 GB オプション
• ストレージ: 1 x mSATA SSD 128 GB 標準；256/512 GB オプション
• Ethernet: 2 x Intel Ethernet コントローラ（2 x RJ45）
• OS: Windows 10 IoT Enterprise 64bit（オプション）；Linux Ubuntu 20.04（オプション）
• WLAN / BT モジュール: オプション

環境

• 動作湿度: 10%–95% RH
• 動作温度: -20°C ～ 60°C
• 保存温度: -30°C ～ 70°C
• 衝撃: MIL‑STD‑810H Method 516.8（Operating: 30 g、18 ms）
• 振動: MIL‑STD‑810H Method 514.8（Operating: 最大 約2.18 g rms、5–500 Hz）
• オプション: NATO の衝撃/振動プロトコル

適合性の詳細

• MIL‑STD‑461G: CE101, CE102, RE101, RE102, CS118（デフォルトセット）；追加の CS/RS テストはオプション
• MIL‑STD‑810H: 参照された環境試験項目；構成に依存した試験

I/O ポート

• USB: 1 x USB 2.0；1 x USB 3.0
• シリアル: 1 x RS232（デフォルト）— RS422/RS485 オプション
• LAN: 2 x RJ45
• ビデオ: 1 x HDMI（オプション）
• インジケータ: PWR LED、HDD LED

機械仕様

• 寸法: 277 x 219.5 x 59.7 mm
• 重量: 2.3 kg
• 取付: VESA 対応
• 筐体: 金属筐体、アルミベゼル
• 冷却: パッシブ（ファンレス）

電源

• 標準: MIL‑DTL‑38999/1 ロックコネクタ経由 12 V DC
• オプション: 9–36 V DC ワイド入力

操作

• 前面キー: Power、Brightness Up、Brightness Down、Reset

付属品

• ユーザーマニュアル
• ドライバ CD（システム／タッチ）
• オープンワイヤケーブル
• 100–240 V AC→DC アダプタおよび電源コード

技術仕様

• モデル: R08IB3S-MLU1
• Brand: Winmate
• 表示: 8.4"、800 x 600、600 nits
• CPU: Intel Celeron N2930（1.83–2.16 GHz）
• メモリ: 4 GB DDR3L 標準（最大 8 GB）
• ストレージ: mSATA SSD 128 GB 標準（最大 512 GB）
• 保護: 前面 IP65（I/O を除く）
• ラギッド規格: MIL‑STD‑810G/H、MIL‑STD‑461F/G（構成依存）
• 寸法 / 重量: 277 x 219.5 x 59.7 mm / 2.3 kg
