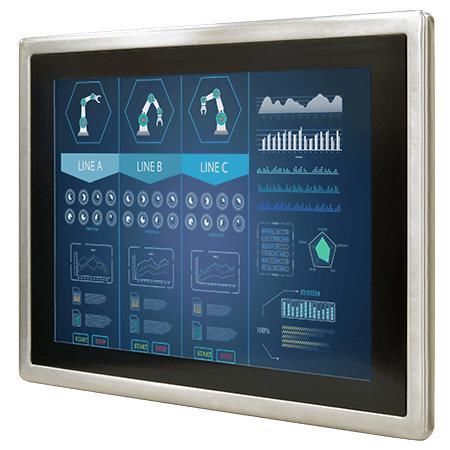

LCDモニター R15L600-65EX

PCAP 容量型タッチスクリーン5ワイヤー抵抗タッチスクリーンマリン用

概要
Winmate R15L600-65EXは、ATEX Zone 2 / IECExおよびClass I Division 2環境向けに設計された危険区域用ディスプレイです。15インチのIP65ステンレス筐体を採用し、防爆タッチオプションを備え、石油・ガス、化学処理、オフショアでのプロセス表示やリモートデータ収集に適しています。

主な特徴

• Class I, Division 2 および ATEX Zone 2 認証
• 15.0" LCD、1024 x 768 (XGA)
• 標準輝度 550 nits、オプションで 1000 nits
• 防爆仕様 5線式抵抗膜タッチ（ボンディング）／オプションでPCAPマルチタッチ
• ステンレス筐体、前面IP65保護、M12防水I/Oコネクタ

認証・適合

• ATEX II 3G Ex ic nA IIC T4 Gc
• IECEx Ex nA IIC T4 Gc
• Class I, Div.2 Groups A,B,C,D T4
• CE、FCC；UL 60950-1；EN 62368-1
• EN/IEC 60079 系列、ANSI/ISA-12.12.01 準拠

堅牢で防水設計
ステンレス筐体、ファンレス設計、仕様に準拠した取付時の前面IP65保護を備えます。M12コネクタは湿潤・粉塵・腐食環境でも密閉接続を提供します。

取付と設置
VESA 100 x 100 mm マウントに対応し、パネルまたはコンソール取り付けが可能です。保守性を考慮した設計で、オプションとしてMIL-STDによる衝撃・振動適合があります。

代表的な用途

• 石油・ガスプラットフォームおよび製油所
• 化学処理プラント
• オフショア設備およびFPSO
• 産業プロセス制御およびOEM機器への組込み
• ステンレス筐体が必要な食品・飲料用途

インターフェースと付属品
タッチ用（USB over M12）、RS232リモート制御、VGA入力用のM12工業用コネクタを搭載。ボタンは Power、Adjust up/down、ESC、OK。付属/オプション：M12コネクタ付AC/DCアダプタ、M12ケーブル、電源ケーブル、マニュアル、VESAねじ。

製品仕様（抜粋）

• モデル: R15L600-65EX
• ブランド: Winmate
• サイズ / 解像度: 15.0" / 1024 x 768 (XGA)
• 輝度: 550 nits（標準）; 1000 nits（オプション）
• コントラスト: 2000:1; 視野角: 88/88/88/88
• アクティブエリア: 304.1 x 228.1 mm; 寸法: 396 x 310 x 49 mm
• カットアウト: 365 x 270 mm; 質量: 5.7 kg
• タッチ: 5線式抵抗膜 (bonded, explosion-proof); PCAPオプション
• 保護等級: 前面IP65; 筐体: ステンレス
• 電源入力: 9–36 V DC（M12コネクタ）
• IO: タッチ用M12 (USB), M12 RS232, M12 VGA; 電源/スタンバイLED
• 動作温度/湿度: -20 °C～60 °C; 10%–95% RH 非結露
• オプション: MIL-STD-810G 衝撃・振動試験対応
