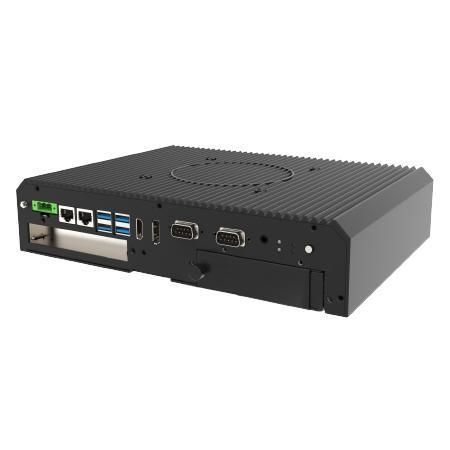

Box型PC ITMH100

組み込みIntel® Core i5Intel® Core™ i5-1135G7

概要
Winmate ITMH100は、Intel® Core™ i5-1135G7（第11世代、Tiger Lake UP3）を搭載したファンレスの組込みボックスPCです。産業用オートメーション、エッジAI、マシンビジョン、ロボティクス等のミッションクリティカルな組込み用途向けに設計されており、長期供給と現地保守性を重視したモジュラー設計を採用しています。オプションのフロントディスプレイによりPanel PC化が可能です。

主な特徴

• Intel® Core™ i5-1135G7、Intel® Iris® Xe グラフィックス搭載
• マルチビデオ出力：DisplayPort 1.4（標準）、HDMI 2.0（オプション）、接続ディスプレイの自動検出
• 工具不要で着脱可能な2.5"ホットスワップベイによる迅速なストレージ交換
• 広域入力電圧対応：9～29V DC（3ピン端子ブロック）
• ファンレス冷却（ヒートシンク / ヒートパイプ）による可動部のない安定動作
• オプションのモジュラーフロントディスプレイでPanel PCとして利用可能

機械設計

• 金属筐体、VESA取り付け対応
• 寸法：276 x 207 x 60 mm、重量：約3.0 kg
• 現地でのサービスやモジュール交換を考慮したモジュラー筐体

電源と入力
3ピン端子ブロックを介した9～29V DCの広域入力をサポートし、保護ヒューズを内蔵。典型的なアダプタ：12V 84W。消費電力の目安：約45W～55W。付属/オプション：ACアダプタ、電源コード、端子ブロック用開放配線ケーブルなど。

認証

• CE
• FCC

用途

• 工場自動化およびSCADA
• エッジAIおよびマシンビジョン
• デジタルサイネージやマルチディスプレイ構成
• 車載・移動体向けの産業用途

技術仕様

• プロセッサー：Intel Core i5-1135G7（2.4 GHz、最大 4.2 GHz）
• メモリ：2x SO‑DIMM（出荷時 4 GB、オプション 8/16/32 GB）
• ストレージ：1 x M.2 2280 NVMe、オプション 2 x 2.5" 着脱式 HDD/SSD ベイ
• イーサネット：Intel® I211‑AT + I219‑LM（2 x ギガビット LAN）
• セキュリティ：TPM 2.0
• OS：Windows 11 IoT Enterprise / Windows 11 Pro（64bit）オプション、Ubuntu 22.04 オプション（Wake on Touch 非対応）
• USB：4 x USB 3.2 Gen1（Type‑A）
• シリアル：2 x RS232/422/485（デフォルト RS232）
• ビデオ：1 x DP1.4（標準）、1 x HDMI 2.0（オプション）
• 拡張：1 x mPCIe、1 x PCIe x16（x4 signal）、1 x M.2 2230 Key E、1 x M.2 2280 Key M
• 動作温度：0°C ～ 50°C、保存温度：-10°C ～ 60°C、動作湿度：10%～90% RH（結露しないこと）
