Box型PC IBMH100

組み込みIntel® Atom E3845RS-232

製品名

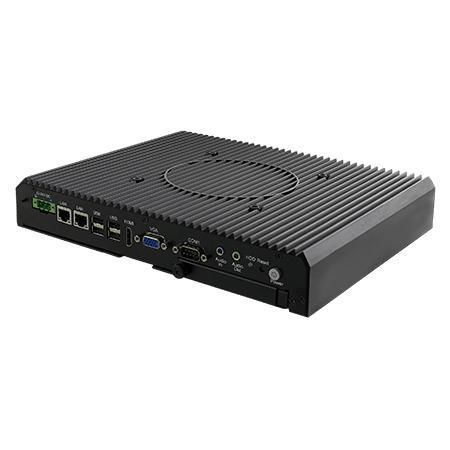

Winmate IBMH100 — Intel® Atom® E3845 搭載 Mシリーズ ボックスPC、組込み制御、OEM機器、産業用自動化向けに設計

主な特徴

• 接続されたディスプレイを自動検出、手動設定不要
• 工具不要で素早く交換可能な2.5インチベイ
• 組込み用途向けの広範囲12〜24V DC入力をサポート
• オプションのモジュラー式フロントディスプレイでPanel PCへ変換可能
• 内蔵mSATA SSDと着脱式2.5インチベイによる柔軟なストレージ構成

概要
Winmate IBMH100は、Intel® Atom® E3845をベースとしたコンパクトでファンレスのプラットフォームを提供します。長期供給や安定したハードウェア統合を必要とするシステムインテグレーターやOEMに適しており、低消費電力・省スペース・現場での保守性を求められる産業用途に向きます。

設計・運用のハイライト

• ファンレス冷却を採用した金属筐体とヒートパイプにより、粉塵環境でも安定動作
• モジュール設計によりフロントディスプレイの装着や現場でのサービスが容易
• 利用可能なI/Oおよびオプションの無線モジュールを通じたセンサー統合やリアルタイム監視に対応

認証
CE, FCC

付属品（同梱/オプション）

• 100〜240V AC→DC アダプタ（12V 80W）
• 電源コード
• 端子ブロック用オープンワイヤーケーブル
• VESA取付ネジ

仕様 / 技術仕様

• プロセッサ: Intel Atom E3845, クアッドコア 最大1.91 GHz
• メモリ: 2 x SO-DIMM DDR3L 1600 MHz — 標準4GB、オプション8GB
• ストレージ: 内蔵mSATA（64GB/128GBバリアント）、1 x 着脱式2.5"ベイ（最大512GB SSDオプション）
• イーサネット: 2 x Intel® Gigabit Ethernet (RJ45)
• シリアル: 1 x RS232/422/485（デフォルトRS232）
• USB: 4 x USB 2.0 (Type-A)
• 映像: HDMI 1.4（オプション）、VGA（オプション）
• オーディオ: Line in、Line out
• 拡張: 1 x mPCIe（ハーフサイズWiFi用）、1 x Mini PCIe、モジュラー式フロントディスプレイ
• インジケータ: ストレージ用LED x1
• セキュリティ: TPM 1.2
• 対応OS（オプション）: Windows 7 Embedded、Windows 10 IoT Enterprise (64-bit)
• ワイヤレス: WLAN / Bluetooth（オプション）
• 機械仕様: 276 x 207 x 45.2 mm、重量 2.4 kg、デスクマウント、金属筐体
• 冷却: ファンレス設計
• 環境: 動作湿度 10%〜90% RH 結露なきこと、動作温度 0°C〜50°C、保管温度 -10°C〜60°C
• 電源: 1 x 12–24V DC（3ピン端子ブロック）、推奨アダプタ 12V 80W、消費電力 30W〜40W
• 認証: CE, FCC
