EDGEPC IBDRW100-EL

エッジAI人工知能AI推論

概要

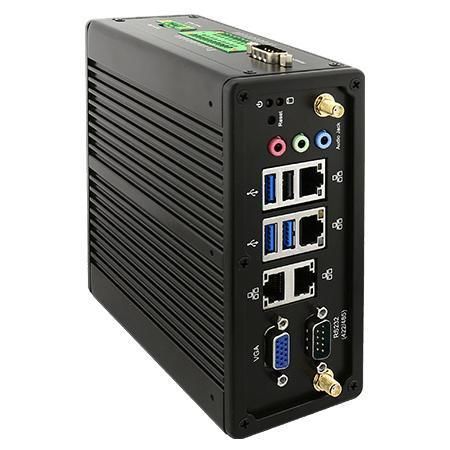

Winmate IBDRW100-EL は、マシンビジョン、エッジAI 推論、産業オートメーション向けに設計された DIN レール取り付け型のボックスPC です。オンボード Intel® Celeron® N6211 を搭載し、ファンレスのアルミ筐体、広い動作温度範囲、カメラやセンサ、制御機器向けの柔軟な I/O を備えています。

主な特徴

• DIN レール設計により制御盤へのコンパクトな組み込みが可能
• Intel® Celeron® N6211（最大 3.0 GHz）
• 1 x SO-DIMM DDR4（最大 16GB）、標準 4GB（オプションあり）
• 4 x 2.5 Giga LAN RJ45、3 x USB 3.2 Gen2、1 x USB 2.0
• RS232/422/485（BIOS で選択可能）および絶縁 RS422/485 のオプション
• VGA DB15、音声入出力（Mic/Line In/Line Out）
• ファンレスアルミ筐体、絶縁 9–36V DC 電源入力
• AWS IoT Greengrass 認定

典型的な用途

• マシンビジョン／検査システム
• エッジでの AI 推論と解析
• 工場オートメーション、プロトコルゲートウェイ、データ収集

製品の特長

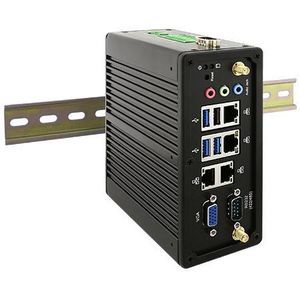

DIN レールのコンパクトなフォームファクタにより制御盤内への取り付けが容易です。ファンレスのアルミ筐体は産業環境での受動的な放熱を実現し、高速 LAN ポートと柔軟なシリアル構成によりカメラ、センサ、PLC と幅広く接続できます。

システム仕様

• プロセッサ: Intel® Celeron® N6211（up to 3.0GHz）
• メモリ: 標準 4GB、オプション 8GB、1 x SO-DIMM DDR4 最大 16GB
• ストレージ: 標準 128GB SSD、オプション 256/512GB/1TB/2TB、1 x SATA III（2.5" SSD/HDD オプション）
• イーサネット: 4 x 2.5 Giga LAN（Intel® コントローラ）
• セキュリティ: TPM 2.0
• OS（オプション）: Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT Enterprise / Ubuntu 22.04
• 拡張: M.2 2230 E-key（Wi‑Fi）、M.2 2242 B-key（SSD）

機械仕様

• 寸法: 139 x 65.4 x 152 mm
• 重量: 1.5 kg
• 取付: DIN レール
• 筐体: アルミニウム、ファンレス

環境仕様

• 動作温度: -20°C ～ 60°C
• 保管温度: -40°C ～ 70°C
• 動作湿度: 10% ～ 90% RH（非結露）
• 衝撃・振動: MIL-STD-810H オプション

I/O ポート

• USB: 3 x USB 3.2 Gen2 (Type-A)、1 x USB 2.0 (Type-A)
• シリアル: 1 x RS232/422/485 DB9（選択可能）、1 x 絶縁 RS422/485 DB9（オプション）
• LAN: 4 x 2.5 Giga LAN RJ45
• 映像: 1 x VGA DB15
• オーディオ: Mic in、Line in、Line out
• 拡張: 1 x M.2 2242 B-key（SATA SSD）、1 x M.2 2230 E-key（Wi‑Fi）
• DIDO: 標準は絶縁 5V 9-in/9-out DIO（20 ピン端子）、30V 絶縁バリアントあり
• 電源入力: 絶縁 9〜36V DC（3 ピン端子）

制御・付属品

• リセットボタン
• 付属/オプション: 100〜240V AC→DC アダプタ、電源ケーブル、DIDO 用端子ブロック、オープンワイヤケーブル、アダプタケーブル、DIN レール取付キット

電源

• 定格入力: 9〜36V DC 絶縁
• アダプタ: 12V 84W（記載）

技術仕様

• モデル: IBDRW100-EL
• CPU: Intel® Celeron® N6211
• メモリ: SO-DIMM DDR4 最大 16GB（標準 4GB）
• ストレージ: 128GB SSD 標準、拡張可能
• LAN: 4 x 2.5 GbE
• 取付: DIN レール
• 動作温度: -20°C ～ 60°C
• 認証: CE / FCC / IC、UL/CSA 62368-1、AWS IoT Greengrass
