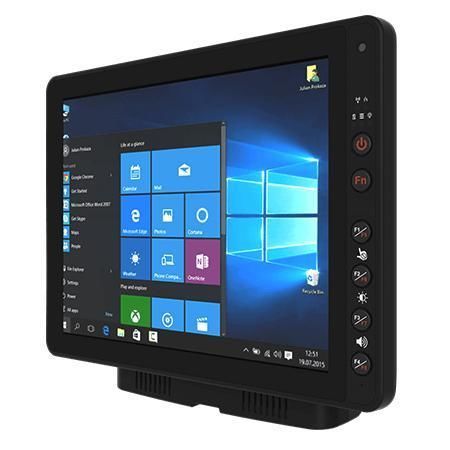

12.1インチ車両搭載端末 FM12E

Intel® Atom x6413EMIL-STD-810HIP 65

概要
FM12Eは12.1"の車載（フォークリフト搭載）コンピュータで、倉庫物流、フリート管理、フォークリフト作業向けに設計されています。ファンレス設計、現場交換可能なフロントパネル、長期供給を考慮したプラットフォームです。

主な特徴

• Intel® Elkhart Lakeプロセッサファミリ（デフォルト Intel Atom x6413E、上位オプションあり）
• 12.1" XGA (1024 × 768) 投影型静電容量方式（PCAP）マルチタッチディスプレイ
• 現場交換可能なフロントパネルにより保守時間を短縮
• 前面IP65、MIL‑STD‑810H（耐衝撃・耐振動）対応
• 広い動作温度範囲で過酷環境に対応

認証

• IP65（前面）
• MIL‑STD‑810H（衝撃・振動）
• CE、FCC、IC（ICES‑003）
• UL60950‑1、EN60950‑1
• PTCRB（無線モジュール対応）

ディスプレイ

• サイズ：12.1インチ
• 方式：Projected Capacitive Multi‑Touch（PCAP）
• 解像度：1024 × 768（XGA）
• 輝度：400 nits（標準）；800 nits（オプション）；高輝度オプションあり
• コントラスト比：1000:1
• 視野角：89/89/89/89
• タッチモード：手、スタイラス、手袋対応

システム仕様

• プロセッサ（選択）：Intel Atom x6413E 1.5GHz（最大3.0GHz）標準；x6425E、x7433RE、x7835RE等オプション
• メモリ：4GB標準；8GB、16GBオプション
• ストレージ：M.2 SSD 128GB標準；256GB、512GBオプション
• セキュリティ：TPM 2.0
• OS：Windows 10 IoT Enterprise LTSC（64bit）標準；Windows 11 IoT Enterprise LTSCオプション
• 無線：WLAN、Bluetooth対応；WWAN（4G/LTE）オプション；GNSS（GPS/A‑GPS）
• センサ：Gセンサ、環境光センサ、温度センサ

カメラ

• フロントカメラ：2 MP

環境性能 & 耐久性

• 動作湿度：5%〜90% RH（結露なきこと）
• 動作温度：-30°C〜60°C
• 保管温度：-30°C〜60°C
• 衝撃：MIL‑STD‑810H Method 516.8 Procedure I
• 振動：MIL‑STD‑810H Method 514.8 Procedure I
• 耐衝撃：EN62262 IK07
• 静電気放電（ESD）：EN 61000‑4‑2 準拠（±8kV 接触、±12kV 空中）

操作 & ボタン

• 電源ボタン ×1
• ファンクションボタン ×5（Winsetでプログラム可能）

I/O ポート（概要）

• USB：1 × USB Type‑C（タブレット）; ドッキングDB9コネクタ経由で2 × USB 2.0（アダプタ経由）
• シリアル：2 × COM（ドッキング）
• LAN：1 × Gigabit LAN（ドッキング）
• オーディオ：ドッキングに2 × スピーカ；ドッキング：CANBusまたはオーディオ選択
• ストレージ：1 × Micro SDスロット（タブレット）
• SIM：1 × Dual‑Nano SIMスロット
• インジケータ：4 × LED（WLAN、UPSバッテリ、HDD、ヒーター）
• ドッキングアンテナコネクタ：WLAN用SMA（標準）、GPS/WWAN用SMAオプション

機械仕様

• 寸法：タブレット 307 × 225 × 41 mm；ドッキング 202 × 245 × 52 mm
• ドッキング筐体：アルミ合金
• 重量：タブレット 1.7 kg；ドッキング 1.6 kg
• 取付：RAMマウントまたはVESA 75 × 75 mm対応
• 冷却：ファンレス設計

電源・バッテリ

• バッテリ：7.6V UPS（2S1P）で最小約30分のバックアップ
• 電源：ドッキング 10V–60V（イグニッション制御対応）；タブレット 12V DC入力
• 典型消費電力：45W

付属品（標準 / オプション）

• 標準：5m電源ケーブル（ヒューズキット付）、0.3m USBケーブル、0.15m電源変換ケーブル、DCジャック電源ケーブル、84Wアダプタ、ケーブルクランプ、WLANアンテナ×2、クイックスタートガイド、外部アンテナ取付ブラケット、ドックロックキー、スタイラスキット＋ネジ
• オプション：RS232ケーブル、オーディオケーブル、CAN Busケーブル、IP65 LANケーブル、GPS & LTEコンボアンテナ、磁気コンボアンテナ、WWANアンテナ、取付およびアダプタキット

取付ソリューション（例）
取付1 – ドリル不要ソリューション
A | RAM Clamp Mounts - フォークリフト用 | RAM‑D‑247U‑4 | 2.25"ボール付きクランプベース | QTY: 1
B | RAM Arm | RAM‑D‑201U | 2.25"ボール用アーム（L: 8.375"） | QTY: 1
C | RAM Ball デバイス側 | RAM‑D‑2461U | 75 × 75 mm VESA、2.25"ボール付き | QTY: 1

取付2 – ドリルソリューション
A1 | RAM round base mounts - フォークリフト用 | RAM‑D‑202U | 3.68"ラウンドベース、2.25"ボール付き | QTY: 1
A1‑1 | ネジ | - | SUS304 M8 × 40 mm | QTY: 5
B | RAM Arm | RAM‑D‑201U | 2.25"ボール用アーム | QTY: 1
C | RAM Ball デバイス側 | RAM‑D‑2461U | 75 × 75 mm VESA、2.25"ボール付き | QTY: 1

取付3 – キーボード取り付け
D | Winmate キーボードアダプタプレート (PN:821009131600) | - | デバイス用VESA穴4つとRAMボール用AMPS穴4つを備える | QTY: 1
D‑1 | ネジ | - | SUS304 M5 × 20 mm | QTY: 5

製品ハイライト / 要約
FM12Eはモジュール式のドッキングI/O、広電圧・イグニッション対応、現場交換可能なフロントパネル、オプションの高輝度表示などを備え、車載・産業用途に適したプラットフォームを提供します。
