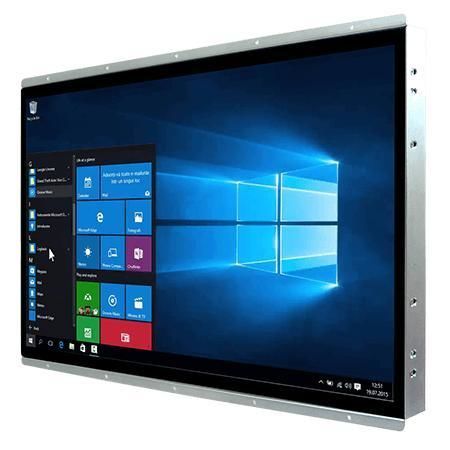

マルチタッチスクリーンパネルPC W24IF7T-POA2

PCAP 容量型タッチスクリーン24インチ1920 x 1080

製品概要
Winmate W24IF7T-POA2 は、機械制御、工場自動化、オペレータ HMI 向けの 24 インチ PO シリーズ HMI パネル PC です。投影型静電容量方式（PCAP）マルチタッチ表示、Intel® 第9世代 Core™ プロセッサ選択肢、ファンレス金属筐体を備え、産業向け統合と長期供給に対応します。

主な特徴

• 24インチ 1920 x 1080 Full HD PCAP マルチタッチディスプレイ
• Intel® 第9世代 Core™ i3 / i5 / i7 プロセッサオプション
• 柔軟なストレージ：2.5" HDD ベイ + M.2 スロット（NVMe/SATA 対応）
• 豊富な I/O：シリアル、USB3.2 Gen1 x4、ギガビット LAN x2
• 12 V DC Din4 ロック可能電源入力、DisplayPort / オプション HDMI

製品説明
PO シリーズのオープンフレーム設計は、組込みやキオスク用途でのコンパクトな取付けとタッチ操作に適しています。PCAP タッチはオペレータパネル向けに高精度なマルチタッチ操作を提供します。主な導入分野は機械制御、工場自動化、輸送、小売キオスク、銀行、医療端末などです。

認証

• CE
• FCC

追加情報
本体はファンレス設計、金属筐体で、Open Frame、パネルマウント、VESA などの取り付け方法をサポートします。オプション：TPM 2.0、M.2 2230 E-Key による無線、PCIe 拡張など。

特徴 / 技術仕様（要約）

• 表示サイズ：24 inches
• タッチ / ガラス：Projected Capacitive Multi Touch Screen (PCAP)
• 解像度：1920 x 1080 (Full HD)
• パネル輝度：250 nits
• コントラスト比：3000:1
• 視野角：89 / 89 / 89 / 89
• アクティブエリア：527.04 x 296.46 mm
• プロセッサ（選択）：Intel Core i7-9700TE / i5-9500TE / i3-9100TE
• チップセット：Intel B360（標準）または Intel Q370（オプション）
• メモリ：1 x SO-DIMM DDR4 2400 MHz（4GB 標準、最大構成で 64GB まで）
• ストレージ：M.2 2242 B-key 128GB（標準）、M.2 2280 NVMe オプション、2 x SATA III（2.5" ドライブ、RAID 0/1 オプション）
• イーサネット：2 x Intel® ギガビット LAN（RJ45）
• セキュリティ：TPM 2.0（オプション）
• OS：Windows 10 IoT Enterprise 64-bit（オプション）、Linux Ubuntu
• 無線：WLAN / Bluetooth（オプション、M.2 2230 E-Key）
• 機械寸法：615 x 385 x 68.8 mm
• 重量：約 6.3 kg
• 取付方法：Open Frame、Panel Mount、VESA Mount
• 筐体：金属
• 冷却：ファンレス設計
• 動作湿度：10%～90% RH（非結露）
• 動作温度：0°C～50°C、保存温度：-10°C～60°C
• USB：4 x USB 3.2 Gen1 Type-A
• シリアル：1 x RS232/422/485（標準は RS232）+ 1 x RS232
• ビデオ出力：1 x DP1.2（標準）、1 x HDMI 1.4（オプション）
• オーディオ：1 x Mic in、1 x Line out、2 x スピーカー
• 拡張：1 x M.2 2280/2242 M-Key（NVMe/SATA）、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 3.0 x16（オプション）
• 表示/インジケータ：電源 LED、ストレージ LED
• 輝度調整：輝度調整ノブ
• 電源入力：1 x 12 V DC Din4（ロック可能）
• 操作ボタン：Power、Reset
• 付属品：100~240V AC→DC アダプタ、電源コード、VESA 取付ネジ、ドライバ CD & マニュアル（構成により）
• 電力 / アダプタ：例 12 V 120 W
