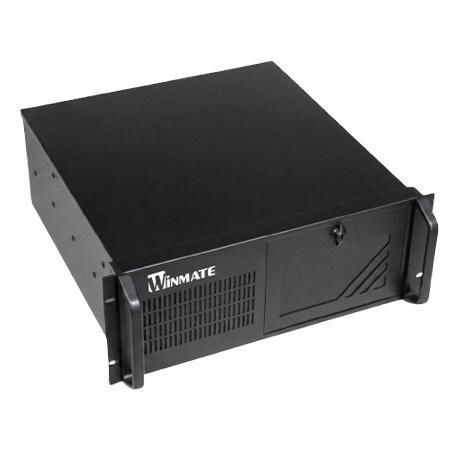

貯蔵用サーバー WNRK-R680-4U

計算ビデオGPU

製品概要
Winmate WNRK-R680-4U は、エッジAI、マシンビジョン、ビジョン制御、産業用オートメーション向けに設計された拡張性の高い 4U ラック型 IPC サーバーです。Intel R680E チップセットと LGA1700 ソケットを採用し、第12/13/14世代 Intel Core プロセッサ（最大125W）に対応、最大128GB DDR5、最大300W の高性能GPU（単枚）、7つの PCIe/PCI 拡張スロット、オプションの EdgeBMC リモート管理、施錠可能なフロントパネルと侵入検知ブザーなどの物理セキュリティ機能を備えます。

主な特徴

• 第12/13/14世代 Intel Core i9/i7/i5/i3（LGA1700）を最大125W TDPまでサポート
• DDR5 U-DIMM x4 スロット、最大128GB（スロットあたり最大32GB）
• 最大300W の単一高性能GPUをサポート（例：NVIDIA RTX シリーズ）
• GPU 構成に応じた単一 ATX 電源オプション 850W〜1300W
• ホットスワップ対応ドライブ設計と RAID サポート（RAID 0/1/5/10）
• 施錠可能なフロントパネルと筐体侵入ブザー
• 拡張性：1 x PCIe 5.0 x16、1 x PCIe 5.0 x8、3 x PCIe x4、2 x PCI（計7スロット）
• Intel AMT および Intel vPro（CPU SKU により異なる）対応；EdgeBMC はオプション

概要の要点
エッジAI推論やマシンビジョンの処理に適した設計で、単一の高性能GPUと複数の拡張カードを必要とする用途に対応します。
7つの拡張スロットにより、GPU、フレームグラバー、モーションコントロール、ネットワーク、データ収集カードを柔軟に統合可能です。
ホットスワップおよび RAID オプションにより 24/7 運用に対応できる設計です。
EdgeBMC や Intel AMT/vPro によるオプションのアウトオブバンド管理が可能です（構成に依存）。

認証

• CE
• FCC

特長 / 技術仕様

• プロセッサ：LGA1700 ソケット、第12/13/14世代 Intel Core i9/i7/i5/i3 対応、最大125W TDP
• チップセット：Intel R680E
• メモリ：4 x U-DIMM DDR5 5600 MHz、最大128GB（スロットあたり最大32GB）
• ストレージ：標準 256GB SSD；オプション 512GB / 1TB / 2TB / 4TB；最大 7 x SATA III（2.5" SSD/HDD 最大 8TB）、RAID 0/1/5/10 対応（オプション）
• イーサネット：3 x Intel 2.5 Gigabit Ethernet コントローラ
• セキュリティ：内部 SPI TPM ヘッダ x1；施錠可能なフロントパネル；筐体侵入検知（ブザー付き）
• 対応OS（オプション）：Windows 11 IoT Enterprise 64-bit；Windows 10 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 24.04
• WLAN / Bluetooth：M.2 2230 E-Key 経由でサポート（オプション）
• センサー：シャーシ侵入検知
• 拡張ポート：1 x M.2 2230 E-Key；1 x PCIe 5.0 x16（x16モード、PCIe5 x8 使用時は x8 に低下）；1 x PCIe 5.0 x8；2 x PCIe 4.0 x4；1 x PCIe 3.0 x4；2 x PCI
• グラフィックカード（例、オプション）：NVIDIA RTX A1000、RTX A2000E 12GB、RTX A4000E、RTX PRO 系列、その他ワークステーショングレードGPU（単一GPU最大300W）
• OOB 管理：Intel AMT および Intel vPro（CPU SKU により異なる）；EdgeBMC はオプション
• 外形寸法：483 x 177 x 451 mm
• 重量：約 35 kg
• 搭載：4U ラックマウント
• エンクロージャー：電解めっき鋼
• 冷却：ファン設計
• 動作湿度：10%–90% RH（非結露）
• 動作温度：0°C～50°C
• 保管温度：-10°C～60°C
• USB ポート：前面 2 x USB 2.0 Type-A；背面 6 x USB 3.2 Gen2 Type-A
• シリアルポート：背面 1 x RS232/422/485（デフォルト RS232）
• LAN：3 x 2.5GbE RJ45
• 映像出力：1 x DisplayPort 1.4（最大 4096 x 2160 @60 Hz）；1 x HDMI 2.1（最大 4096 x 2160 @30 Hz）；1 x VGA（最大 1920 x 1200 @60 Hz）
• オーディオ：Mic in；Line in；Line out
• 電源入力：VAC 90–264、ATX PSU 500W–850W（GPU 非搭載時、オプション）；ATX PSU 850W/1300W（GPU 搭載時、オプション）
• ドライブベイ：1 x ホットスワップ RAID BOX（SATAIII/SATAII または NVMe、オプション）；1 x 3.5"（オプション）；1 x 24X Slim DVD（オプション）
• 内部コネクタ：追加 4 x USB3.2 Gen1 用ヘッダ x2；追加 2 x USB2.0 用ヘッダ x2；COM ヘッダ 5 x（1 x RS232/422/485、4 x RS232）
• インジケータ：電源用 LED x1；ストレージ用 LED x1

推奨用途

• エッジAI推論およびGPU加速マシンビジョン
• ビジョン制御、自動光学検査（AOI）、AIベースの欠陥検出
• 産業自動化、集中制御、データ収集
• 高性能GPUと多数のPCIe/PCIインターフェースを組み合わせる導入

付属品

• 電源ケーブル、クイックスタートガイド
