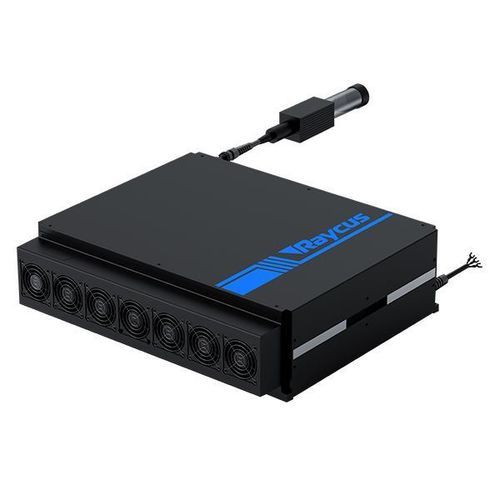

パルスレーザー光源 RFL-P300MX-R

ファイバー赤外線材料加工用

製品概要
Raycus 製単一モード 300 W MOPA パルスファイバーレーザー。新世代の電子制御システムを搭載し、Ethernet インターフェース、複数の制御モード、周波数および出力のリアルタイム切替に対応。高い単一パルスエネルギーと安定したビーム品質を備え、リチウム電池の電極タブ切断、電極極部の洗浄、バスバー処理などの精密加工に適しています。

技術的特徴

• 周波数と出力のリアルタイム切替
• 短い切替時間で高速なプロセス応答
• 高いビーム品質と安定した出力
• 高い単一パルスエネルギーにより有効な材料加工が可能
• ネットワークポート：Ethernet 経由でパラメータ設定、状態監視、ログ取得が可能
• 産業用途に適した高信頼性
• 複数の制御モードに対応
• Raycus ソフトウェア：内部/外部制御、normal および cross モード対応

光学特性

• 平均出力：300 W
• 中心波長：1064 ± 5 nm
• 最大単一パルスエネルギー：2 mJ（350 ns、150 kHz 時）
• パルス幅範囲：10–350 ns
• 最大変調周波数：4000 kHz
• 繰返し周波数：1–4000 kHz
• 出力安定度：≤5 %
• 赤色指示光：0.2–1 mW

出力特性

• 入力電力：1600 W
• 出力コネクタ：光学アイソレータ
• 制御インターフェース：Ethernet、RS232、DB25
• ビーム品質（BPP）： <1
• 偏光状態：ランダム
• 出力ファイバー長：3.5 m

電子制御特性

• 出力調整範囲：0–100 %
• 入力電圧：48 V

その他の特性

• 寸法（W×H×D）：460 × 395 × 131 mm
• 重量：26 kg
• 保管温度：-10 ～ 60 ℃
• 動作温度：0 ～ 40 ℃
• 冷却方式：空冷

用途

• リチウム電池電極タブの切断
• 電極ポールの切断
• 電極ポールの洗浄
• 電解液注入口の洗浄
• バスバーの洗浄
• バスバーの溶接
• 塗膜除去および表面処理

対象業界

• 金属加工
• 自動車メーカー
• リチウム電池製造

技術仕様

• 型番：RFL-P300MX-R
• 平均出力：300 W
• 中心波長：1064 ± 5 nm
• 最大単一パルスエネルギー：2 mJ（350 ns、150 kHz 時）
• パルス幅範囲：10–350 ns
• 最大変調周波数：4000 kHz
• 繰返し周波数：1–4000 kHz
• 出力安定度：≤5 %
• 赤色指示光：0.2–1 mW
• 入力電力：1600 W
• 出力コネクタ：光学アイソレータ
• 制御インターフェース：Ethernet、RS232、DB25
• ビーム品質（BPP）： <1
• 偏光：ランダム
• 出力ファイバー長：3.5 m
• 出力調整範囲：0–100 %
• 入力電圧：48 V
• 寸法：460 × 395 × 131 mm
• 重量：26 kg
• 保管温度：-10 ～ 60 ℃
• 動作温度：0 ～ 40 ℃
• 冷却方式：空冷
