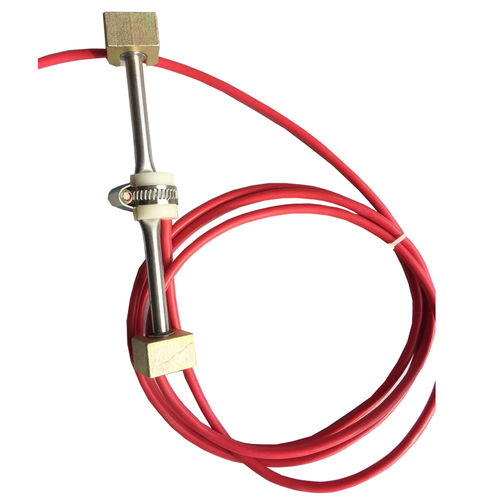

振動線式表面ひずみゲージBM150は、コンクリートや壁などの構造物の表面に、さまざまな取り付けアクセサリを介して固定し、そのひずみを監視するセンサーです。
1 概要
振動線式表面ひずみゲージBM150は,コンクリート,壁,その他の建築材料などの構造物の表面に,さまざまな設置用アクセサリを介して固定し,そのひずみを監視するセンサである。
2.技術的な指標
ゲージの長さ:100mm
測定方法レンジ 引力:1500με 圧力:1500με
決断: ≤0.04%FS
包括的なエラー: ≤1.5%FS
働く温度: -25℃~+60
水圧:0.5MPa
3.一般的な計算式
ε= K(F1 -F0) + C(T1 -T0)
ここで
ε-被測定物のひずみ量(με)
K...ストレインゲージの校正係数
F1...ストレインゲージのリアルタイム測定値(Hz)
F0...ストレインゲージの初期測定値(Hz)
C...温度補正係数(με/℃)
T1 -ストレインゲージの実測温度値(℃)
T 0 - ストレインゲージの初期温度値(℃)
注)周波数弾性率F=F²/1000
3.1 ひずみゲージの初期値F0の決定方法:設置完了後、3回以上連続して測定した平均値を初期値とすることができる。
3.2 計算式で求めた結果が負の場合は圧縮、それ以外の場合は引張で動作します。
---
