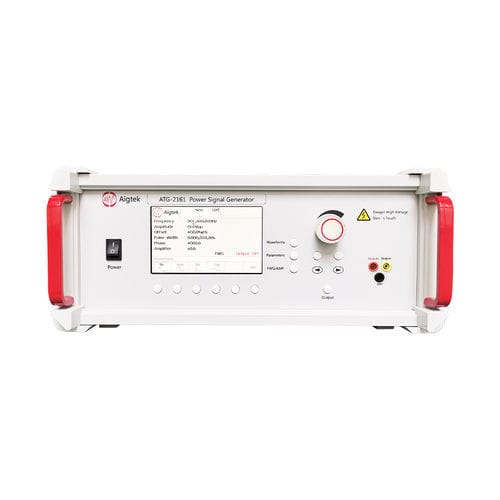

信号発電機 ATG-2161

パルス電圧ディスプレイ付

ATG-2161は、正弦波、矩形波、三角波、パルス波を出力できる理想的なシングルチャンネルパワー信号発生器です。使用条件に応じて、内蔵または外部信号入力を選択できます。最大出力電圧：1600Vp-p（±800Vp）、高電圧負荷を駆動します。デジタル制御と可変電圧利得、ワンキーで一般設定を保存、便利で簡潔な操作。 入力 外部信号の入力端はBNCインタフェースです。信号内蔵入力時、電力信号発生器のモードとなり、波形、周波数、電圧などのパラメーターを設定するだけです。信号が外部からアクセスされる時、増幅器モードとなり、入力抵抗は5kΩで、出力抵抗を切り替えることができ、電圧利得を調節して信号を増幅することができます。 出力 最大差動出力電圧1600Vp-p（±800Vp）、最大出力電流40mAp。 LCDディスプレイ LCD操作パネルにより、機器の状態やパラメータを動的に表示します。インタラクティブなインターフェースは一目瞭然で、簡潔で理解しやすいです。 電圧利得 外部入力信号のためのアンプ・モード、電圧利得は 0-240 回（第 1ep）デジタル制御および可変的です。LCDに表示されるゲインは、迅速に必要な電圧に調整することができます。 モニター 1/100モニター：ポート電圧は出力ポートの1/100です。モニターポートはBNCコネクタで、オシロスコープと接続して出力電圧をリアルタイムでモニターできます。 帯域幅 (-3dB)：DC~150kHz Voltage：1600Vp-p(±800Vp) 電流：40mAp スルーレート：≧534V/μs
