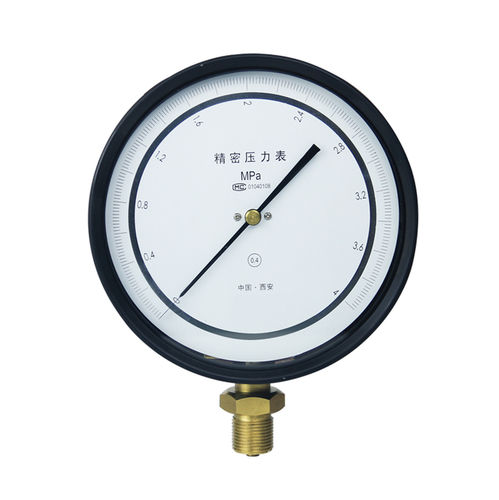

アナログ圧力計 YB

パネル取り付け用ブルドン管プロセス

概要
YUNYIのYBシリーズ精密圧力計は、校正および高精度のオンライン圧力測定向けに設計された機械式の基準計器です。国標GB-1227および検定規程JJG-49に準拠して製造され、ブールドン管による検出、視認性の高いアナログ表示、複数のダイヤル径を備え、実験室やワークショップ、産業プロセス用途に適しています。

精度等級

• 0.4% FS
• 0.25% FS
• 0.16% FS
• 0.1% FS

モデルシリーズとオプション
YBシリーズは150 mmおよび160 mmのダイヤル径で提供され、パネル取り付け、ベンチ、現場用途向けの複数の構成オプションがあります。

YB-150シリーズ（150 mmダイヤル）

• YB-150 – 標準モデル
• YB-150A – ゼロ調整付き
• YB-150B – 反射防止ミラースケール付き
• YB-150C – ゼロ調整とミラースケール付き

YB-160シリーズ（160 mmダイヤル）

• YB-160 – 標準モデル
• YB-160A – ゼロ調整付き
• YB-160B – 反射防止ミラースケール付き
• YB-160C – ゼロ調整とミラースケール付き

特殊モデル

• YBT-254 – ベンチ型精密計、250 mmダイヤル
• BXY-250 – 精密血圧計 0–40 kPa、250 mmダイヤル
• YB-150D – 0.16% 等級、150 mmダイヤル

主要特徴

• 0.4%〜0.1% FSの高精度等級を選択可能
• 真空（-0.1 MPa）から250 MPaまでの広い測定範囲
• ブールドン管（スプリングチューブ）による機械式検出で安定した再現性ある表示
• スプリングチューブ材質：低圧用は錫リン青銅、高圧用はクロムバナジウム鋼
• 機械式動作 — 外部電源不要
• 現場での校正用ゼロ調整、視認性向上のミラースケール等のオプション
• パネル、ベンチ、フィールド向けの構成が可能

測定範囲

• 真空：-0.1 ~ 0 MPa
• 正圧（錫リン青銅）：0 ~ 0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6 MPa
• 正圧（クロムバナジウム鋼）：0 ~ 6（Bタイプ）、10、16、25、40、60 MPa
• 複合範囲：-0.1 ~ 0 ~ 250 MPa

主な用途

• ワークショップや校正ラボでの工業用圧力計の校正
• 高精度が要求されるプロセスのオンライン測定
• 圧力値の移送および計量検証
• 石油・化学・石油化学プラント
• 科学研究および試験
• 品質管理および検査部署

YBシリーズを選ぶ理由

• 国標（GB-1227）および検定規程（JJG-49）に準拠
• 校正要件に応じた多様な精度等級およびダイヤルサイズ
• 長期安定性と低メンテナンスを実現する実績ある機械設計
• 現場校正用のゼロ調整や読み取り性向上のミラースケールなどの選択肢

技術仕様

• 検出素子：ブールドン管（スプリングチューブ）
• 精度等級：0.4%、0.25%、0.16%、0.1% FS
• ダイヤル径：150 mm、160 mm（特注：ベンチ型は250 mm）
• 測定範囲：真空〜250 MPa（範囲リスト参照）
• スプリングチューブ材質：錫リン青銅（低圧）、クロムバナジウム鋼（高圧）
• オプション：ゼロ調整、反射防止ミラースケール
• 電源：機械式（外部電源不要）
• 規格：GB-1227 に準拠、JJG-49 による検定
• 典型的な取付：パネル／ベンチ／フィールド（YB-150、YB-160、YBT-254、BXY-250 等）
