3 軸コイル DXHC series

磁気AC/DC円形

特長

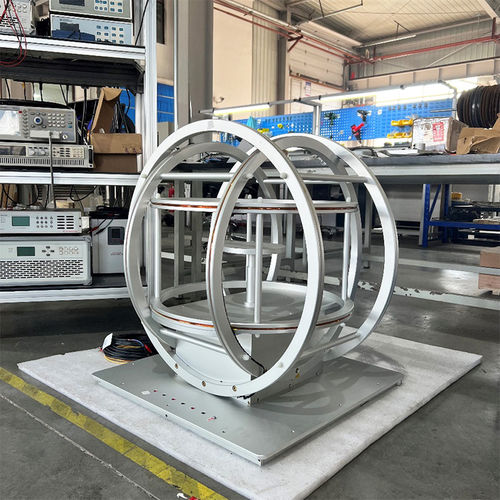

3軸ヘルムホルツコイル（DXHCシリーズ）は、制御可能な直流および交流成分を伴うX、Y、Zの直交磁場を生成します。地磁気の打ち消し・補償、地磁気環境のシミュレーション、磁気遮蔽効果の評価、EMIシミュレーション実験、ホールプローブや磁力計の較正、生命磁場研究や材料の磁気特性研究に適しています。

仕様パラメータ

• モデル族：DXHCシリーズ（半径や磁場強度の複数バリエーション）。
• 半径の例：約70 mm〜300 mm（DXHC7〜DXHC30）。
• 中心磁場：モデルにより約2 Gs〜1000 Gs。
• 均一性範囲：モデルによって5％〜0.01％。
• 均一球直径の例：Φ10 mm〜Φ200 mm（モデル依存）。
• 軸あたりの電力：モデルにより約5 W〜5000 Wの範囲。
• 重量：1軸および3軸の重量はモデルにより異なります（モデルデータ参照）。

代表例
3DXHC10-100

• X、Y、Z軸は互いに直交。
• 各軸の最大磁場：100 Gs。
• 最小平均直径：200 mm。
• 均一領域：Φ25 mm。
• 均一性：0.1％。
• 電源：300〜800 W。

3DXHC15-30

• X、Y、Z軸直交。
• 各軸の最大磁場：30 Gs。
• 最小平均直径：300 mm。
• 均一領域：Φ40 mm。
• 均一性：0.1％。
• 電源：軸あたり120 W。

3DXHC20-10

• X、Y、Z軸直交。
• 各軸の最大磁場：10 Gs。
• 最小平均直径：400 mm。
• 均一領域：Φ100 mm。
• 均一性：1％。
• 電源：300〜800 W。

3DXHC21-25

• 各軸の中心磁場：25 Gs。
• 最小直径：420 mm、最大直径：650 mm。
• 均一領域：Φ60×60 mm。
• 均一性：1×10⁻3。
• 最大電力：300 W。

補足と回路図
製品資料には磁場制御システムの概略図と、シールドチューブ内で低磁場を得るために使用される3次元シールドシリンダーコイルの例が含まれます。3次元シールドチューブコイルは、4つの軸方向コイルと2群のサドル（半径方向）コイルで構成され、第1次・第2次勾配組合せコイルを追加して磁場形状を改善できます。

技術的特徴

• 軸：3軸（X、Y、Z）直交磁場生成。
• 用途：地磁気の打ち消し/補償、地磁気シミュレーション、磁気シールド試験、EMIシミュレーション、ホールプローブおよび磁力計の校正、生体磁場研究、材料の磁気特性研究。
• 利用可能な中心磁場：モデルにより約2 Gs〜1000 Gs。
• 均一性：モデルとサイズにより通常5％〜0.01％。
• 均一球直径：例としてΦ10 mm〜Φ200 mm。
• 軸あたりの電力および重量：モデルにより異なります。正確な数値はモデルデータを参照してください。
