地磁場発電機 DXHC series

電磁場牧草地プログラム可能

ヘルムホルツコイルは、2つ（またはそれ以上）の整合されたコイルが共通の軸上に配置され、中心領域に非常に均一な磁場を発生させる装置です。デキシンマグは、1次元、2次元、3次元のヘルムホルツコイル構成を提供しており、ACまたはDC磁場発生器として、またカスタムサイズやカスタム性能でご利用いただけます。 アプリケーション：

• 実験室および工業試験用の標準磁場の発生
• 実験およびセンサー用の地球磁場のオフセットおよび補正
• 地磁気環境シミュレーションおよび電磁干渉シミュレーション実験
• ホールプローブおよび各種磁力計の校正。
• 生体磁場および物質の磁気特性に関する研究（磁化、ヒステリシス、磁束測定）
• 制御磁場下でのマイクロスイマー、磁性ナノ粒子、ナノロボットの制御と研究
• プラズマ物理学および核融合関連実験用の磁気閉じ込めコイル（大型カスタムコイル設計も可能）
• 高精度磁気センサーの製造と試験

動作原理： 2つの同一の円形コイルに同じ方向の電流を流し、特定の距離だけ離すと、それらの磁場が重なり合い、中間面付近でほぼ均一な磁場を形成します。電流を反転させることで、この重ね合わせを利用して近ゼロ磁場領域（反ヘルムホルツ）を発生させることができる。Dexinmagは、設計ガイドラインとして、経験的関係式B≈0.9-μ0-I/R（半径Rの2つのコイルが2R離れている場合）を参照しています。 製品タイプ/構成（ハイレベル）：

• 1D（単一方向）ヘルムホルツ・コイル - AC/DC均一磁場用の単軸コイル
• 2Dヘルムホルツ・コイル - 平面均一磁場を提供する直交ペア（複数可）。

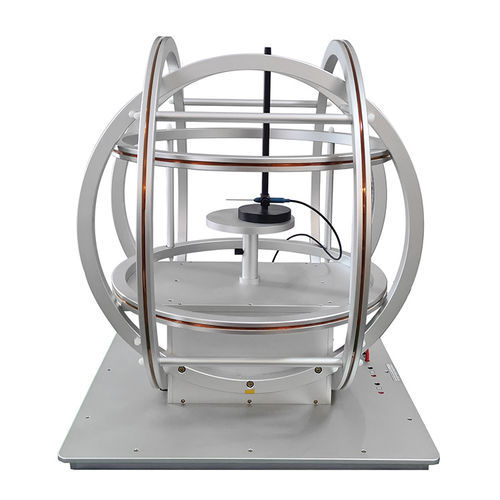

• 3D/3軸ヘルムホルツ・コイル - 完全な3D磁場制御（回転磁場と勾配磁場を含む）のための、互いに直交する3つのコイル・ペア
• 等直径3Dヘルムホルツ・コイル - コンパクトな均一磁場用の、直径とターン数が等しい3つのコイル。
• 正方形ヘルムホルツコイル - 大型試料（一辺の長さがメートルまで）用の正方形フレームを備えた大型均一領域
• 高均一性複合（バーカー式）ヘルムホルツコイル - 均一領域を拡大し、改善するための補正コイル設計
• 勾配磁場コイル、無磁気モーメントコイル、電力周波数（AC）ヘルムホルツコイル（磁場強度/均一性をカスタマイズ可能）

代表的なパラメーター/例（Dexinmag tableより抜粋）：

DXHC30-50 - 半径300 mm、中心磁場≈50 Gs、均一性~5%、均一球直径~200 mm、標準出力~420 W、1D重量≈55 kg。

DXHC30-10 - 半径300 mm、中心磁場≈10 Gs、均一性~0.5%、均一球直径~100 mm、標準出力~90-120 W、1D重量≈12 kg。

DXHC30-2 - 半径300 mm、中心磁場≈2 Gs、均一性~0.05-0.01%、均一球直径~60-40 mm、標準出力~18-32 W、1次元重量≈3.5kg。

DXHC25-1000 - 半径250mm、中心磁場≈1000Gs、均一性~5%、均質球直径~160mm、標準出力~5000W、1次元重量≈500kg。

DXHC25-500 - 半径250 mm、中心磁場≈500 Gs、均一性~0.5%、均質球直径~100 mm、標準出力~2500 W、1D重量≈250 kg。

DXHC20-500 / DXHC20-300 / DXHC20-100 - 半径200 mmの例で、中心磁場はそれぞれ500/300/100 Gs（均一性と出力はモデルによって異なります）。

小型モデルの例（DXHC15、DXHC10、DXHC7シリーズ） - 半径150～70mmで、中心磁場はモデルによって数G～数百Gです。 主な特長と設計上の注意点：

• ACおよびDC設計として利用可能です。均一な強磁場、勾配、回転磁場を発生させることができます（Dexinmagシステムは、選択された範囲でのクローズドループ制御をサポートします：
• 標準コネクター：アンフェノール/航空用ソケット、バインディングポスト、バナナソケットなど
• 多軸コイルには個別のコネクター/ドライブチャンネルがあります（例えば、3軸ユニットには通常3つのコネクターと独立した電源があります）
• カスタム設計および現場での設置/テストが可能です。
• Dexinmagは幅広い標準モデル（DXHCxx-yy）と特殊用途向けのカスタムアセンブリを製造しています。 特徴/仕様：
  • メーカー/ブランド：Dexinmag（廈門徳興磁石科技有限公司）
  • 呼称/シリーズ：DXHCシリーズ（複数のDXHCモデル、DXHC30-50、DXHC25-1000、DXHC20-500、DXHC15-50、DXHC10-200、DXHC7-100など）。
  • 機能：均一磁場（AC / DC）、勾配磁場、回転磁場の発生、磁力計の校正、地磁気およびEMI環境のシミュレーション、磁気マイクロスイマー/粒子の駆動。
  • 使用可能な中心磁場範囲：モデルによって数Gから1000G以上（モデル表の例を参照）
  • 一般的なコイル半径：通常70mmから300mm（大型サンプルまたは設置プロジェクト用に特注でより大きなサイズも可能）。
  • 均一性：機種に依存（設計と均質性補正により、サブパーセントレベルから数パーセントの範囲の例）
  • 電力範囲：数ワット（小型モデル）から数キロワット（大型/高磁場モデル）-機種に依存。
  • 重量：機種に依存（小型コイルの数kgから大型高磁場ユニットの数百kgまでの例）
  • オプション：1軸、2軸、3軸、等径3D、正方形フレーム、高均一性（Barker）複合コイル、勾配コイル、磁気モーメントなしコイル構成
