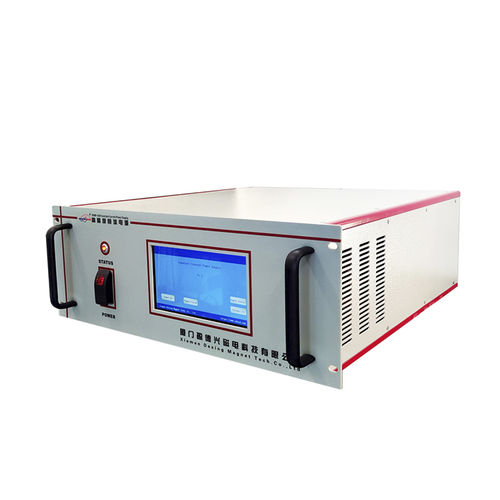

この電源は、非常に安定したバイポーラ定電流電源であり、電磁石やヘルムホルツコイルなどの誘導負荷の励起に広く使用されています。 電源は、高出力電流安定性、低リップルおよびノイズを備えたリニア電源構造を採用しています。
製品概要:
電源の出力電流は、正と負の定格電流の極値の間で継続的に変化する可能性があり、電流はスムーズかつ継続的にゼロと交差するため、電磁石またはコイルは滑らかで安定した磁場を生成できます。
同社の高精度ガウスメーターとプローブ (オプション) により、電源は磁場モードで動作します。 磁場モードでは、磁場の値を直接設定することができ、電源が出力電流を調整して、電磁石が設定された磁場にすばやく到達するようにします。これは便利で高速で、磁場は安定しています。
磁場は自由に個別に制御することも、磁場を継続的にスキャンすることもできます。
現在のモードと磁界モードは、必要に応じていつでも切り替えることができ、操作は柔軟です。
特徴:
1.バイポーラ定電流出力源の出力電流は、正と負の定格の極端な電流の間で継続的に変化する可能性があります。
• 現在はブレークポイントと非スイッチング整流なしでスムーズにゼロを横断します。
• 出力電流と電圧の4象限操作 (誘導荷重に適しています)。
• 現在の変化率は0.0007 ~ 0.3 F.S./sの範囲で置くことができます (F.S. は定格出力の現在の極端な値です);
• AC入力、単相220V ± 10% (50Hz/60Hz) または三相380V ± 10% (50Hz/60Hz);
• 出力電圧範囲は0 - ± 200V、出力電流範囲は0 - ± 1000A、最大出力は200KWです。
2.高い现在の安定性および低いリップル。
• 现在の安定性: ± 50ppm/h (标准的なタイプ) よりよい; ± 5ppm/h (高い安定性のタイプ) よりよい;
• 現在の精度: ± (0.01% セット値 + 1mA);
• 現在の解像度: 20ビット、例えば15A電源、現在の解像度は0.03mAです。
• ソース効果: ≤ 2.0 × 10-5 F.S. (供給電圧が10% 変化すると出力電流が変化する);
• 負荷効果: ≤ 2.0 × 10-5 F.S. (負荷が10% 変化すると出力電流が変化する);
• 電流リップル (RMS): 1mA未満。
3.2つの出力モード。
• 現在のモード: 直接磁石かコイルの流れをセットして下さい;
• 磁界モード: 直接磁石かコイルの磁界のサイズを置いて下さい;
• 閉じたループ調整モード、一定の磁界値;
• 注: 磁場モードは、当社の高精度ガウスメーターとプローブと一致する必要があります。
4.2つの操作モード。
• ローカル制御は高精细タッチ画面の表示および操作を采用します;
• リモートはRS232インターフェイスを通してコンピュータによって制御することができます、RS485、LANおよびUSBは任意です。
5.複数の保護機能。
• 入力電源のパワーオフ保護 (入力電源の電源がオフになっている場合、内部保護は誘導負荷バックフィードエネルギーを吸収します);
• 過電流保護 (自動電流削減、制御不能な過電流は出力とアラームを停止します)。
