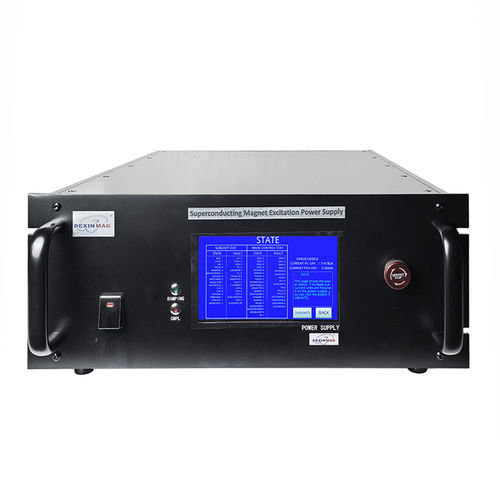

19 ラック電源 DXNT120-8-5Q

AC/DC制御定電流

概要

DexinmagのDXNTシリーズは、超伝導磁石向けに設計されたフルデジタル高安定電流源です。前段にスイッチング型の前電圧調整、後段にリニア調整を組み合わせ、効率と低リプルを両立します。モジュール構成で100 A〜1000 Aの電流レンジをカバーします。

主な特徴

• 大きなインダクタンスを持つ磁石に適した、定電流／定電圧の自動切替制御。
• 出力反転スイッチの接続状態を自動検出。接続時には負電流の設定が可能で、内部制御が双極性出力を処理。
• 充放電率および定電流電圧を区間ごとに設定可能で、目標電流までの変化率や各区間の定電流電圧を個別に指定可能。
• 正負の電流・電圧を扱える4象限出力により、磁石の充放電を実現。
• 外部クエンチ信号受け入れ可能な自動クエンチ検出機能。
• クエンチ発生時に対応する放電抵抗を自動でループに接続する統合放電制御。
• 7インチ高解像度LCDタッチスクリーンによるローカル操作。
• USB（Type B）およびLAN（RJ45）によるリモート制御；並列制御用にRS-485をサポート。
• 複数電源の並列接続により電流拡張が可能；各ユニットはバス経由で個別制御。
• 電源・冷却・システム状態を監視する保護機能を備え、画面に故障を表示。非常停止ボタンは即時電源遮断と自動放電回路接続を行う。

技術パラメータ（表の要約）

• 対応DXNTモデル：DXNT 120-8-5Q、240-8-5Q、360-8-5Q、500-8-5Q、1000-8-5Q。
• 入力：小型モデルは単相（220±10% VAC）、大型モデルは三相五線式（380±10% VAC）。
• 入力電力（モデル別）：1500 VA（120）、3000 VA（240）、4500 VA（360）、7500 VA（500）、15000 VA（1000）。
• 出力種別：双極性定電流、4象限。
• 出力方式：デジタル設定のリニア調整制御。
• 電流レンジ（モデル別）：±120 A（120）、±240 A（240）、±360 A（360）、±500 A（500）、±1000 A（1000）。
• 出力電圧：+8 / -5 V（全モデル共通）。
• 負荷インダクタンス：0–100 H。
• 安定度：±15 ppm/h（30分ウォームアップ後）。
• リプル（RMS）：2 mA（120）、4 mA（240）、6 mA（360）、8 mA（500）、15 mA（1000）。
• 出力設定分解能：20 bit。
• 出力精度（モデル別）：0.02% ± 3 mA（120）、0.02% ± 5 mA（240）、0.02% ± 8 mA（360）、0.01% ± 5 mA（500）、0.01% ± 10 mA（1000）。
• 変化率（ランプ）：0.0007–120 A/s（120）、0.0014–240 A/s（240）、0.0021–360 A/s（360）、0.003–500 A/s（500）、0.006–1000 A/s（1000）。
• クランプ電圧設定分解能：0.1 V；クランプ電圧精度：0.5 ± 0.1 V。
• 表示—電流分解能：24 bit；表示上の電流精度：モデルにより0.05%±5 mA〜0.02%±10 mA。
• 表示電圧分解能：24 bit；電圧精度：0.2% ± 100 mV。
• 更新/読出し速度：ディスプレイ 1 回/s；PC 読書/書込 5 回/s。
• コンピュータインターフェース：USB（Type B）および LAN（RJ45）；並列制御用 RS-485。
• 超伝導加熱スイッチ（オプション）：電流 10–1200 mA（12-bit DAC）、電圧 3–20 V、電流精度 2% ± 3 mA、接続 XS16J4A。
• 動作温度：0–40 °C。
• 冷却：強制空冷（出力に応じてファン速度調整）；オプションで水冷 3 L/min。
• 電気接続：モデル別の標準電源コード（10 A、16 A、25 A、>4 mm²、>10 mm²）；出力導体径はモデルに応じて推奨値が増加（>25 mm²〜>300 mm²）。
• 外形寸法（W×H×D）例：482.6 × 177 × 530 mm；482.6 × 444.5 × 53 mm；482.6 × 666 × 530 mm；482.6 × 533 × 530 mm；482.6 × 1066 × 530 mm。
• 重量（モデル別）：最小 約30 kg、最大 約300 kg。

特性 / 技術仕様

• ブランド：Dexinmag
• 主に提示するモデル：DXNT120-8-5Q
• シリーズ：DXNT（120-8-5Q、240-8-5Q、360-8-5Q、500-8-5Q、1000-8-5Q）
• 出力：双極性定電流、4象限出力；デジタルリニア調整。
• 定格出力電圧範囲：+8 / -5 V；負荷インダクタンス最大 100 H。
• インターフェース：USB（Type B）、LAN（RJ45）、並列制御用 RS-485。
• 制御/表示：7インチタッチスクリーン；出力設定 20 bit、表示 24 bit。
• 保護＆クエンチ処理：クエンチ検出、自動放電回路（対応抵抗接続）、非常停止。
• 冷却：強制空冷、オプションで水冷（3 L/min）。
