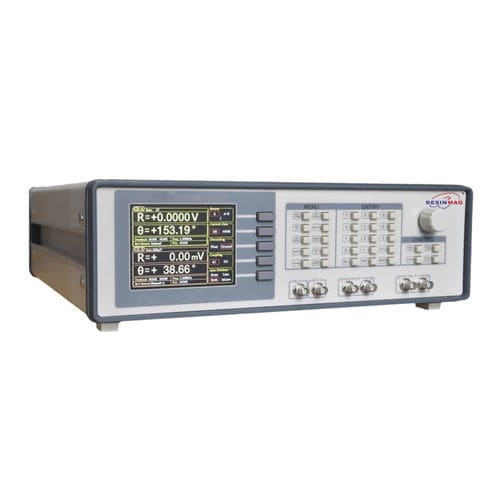

ロックインアンプ DXA-001C

信号差動アナログ

入力チャンネル 2つの独立した入力チャネルは同期性が高く、シングルエンドモードまたは差動電圧モードとして個別に構成できます。低ノイズのアナログプリアンプを使用すると、DXA-001Cの信号入力を切り替えてシングルエンドまたは差動電圧モード、入力ノイズは5 nV/& radic;Hzです。 入力インピーダンスは10 MΩ で、フルスケールの入力電圧感度は1 nVから1Vの範囲です。 さらに、DXA-001Cは、10 ^ 6または10 ^ 8 V/Aの可変電流ゲインを持つ電流測定にも使用できます。 2つのラインフィルター (50/60Hzおよび100/120Hz) はライン関連の干渉を除去するように設計されています。 プログラム可能なゲインアンプは、入力信号の大きさに応じてシステムの動的リザーブを調整するために提供されているため、DXA-001Cは最大100dBの本質的に大きな動的リザーブを持っています。 312.5KSPSのサンプリングレートは、精密な24ビットA/Dコンバータによって決定され、エイリアシングを回避するように特定のフィルタが設計されています。 参照チャネル 2つの独立した参照チャネルは、外部モードまたは内部モードで動作できます。 内部モードでは、正確で安定した内部発振器は、入力信号によって乗算される内部基準として正弦波を生成します。 この内部信号には位相ノイズがない。 デジタル位相シフト技術では、参照信号の位相分解能は0.01degである。 DXA-001Cは、このモードで1 mHzから102 kHzまでの任意の固定周波数で動作できます。 外部モードでは、参照信号は、正弦波またはTTLパルスまたは方形波であり得る。 外部参照信号の立ち上がりまたは立ち下がりエッジは、外部信号をロックするために位相ロックループ (PLL) をトリガする。 参照信号の周波数に基づいて、DXA-001Cは入力信号の高調波を検出することができる。 最大高調波信号周波数は基本周波数の32767倍に達する可能性があり、最大高調波周波数は機器の最大動作周波数を102 kHz超えることはできません。 さらに、DXA-001Cにはシングルチャネル参照モードがあり、2つの独立した入力チャネルがロックされ、同じ外部参照チャネル (REF IN A) を使用して測定されます。 このモードはさらに、より高い同期要件の必要性を満たすことができる。 表示 DXA-001Cは、画面として5.6インチ640 × 480 TFTカラーディスプレイを使用しています。 X、Y、R、およびシータなどのDXA-001Cによって測定されたデータは、最大4つのトレースに保存されます。 トレース値は、時間の関数としてトレース値を示す棒グラフまたはストリップチャートとして表示することができる。
