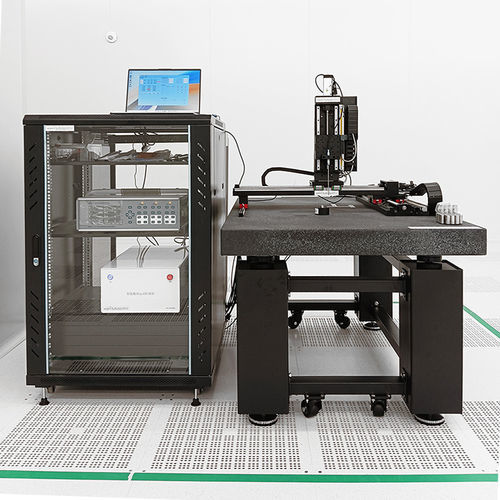

地磁場試験機 DX-2012F

モーター航空用研究開発用

DX-2012Fは、多次元で高精度、フルオートのデジタル磁場測定システムで、任意形状の物体や空間における三次元（ACおよびDC）磁場分布をマッピングするために設計されています。測定データを取得・可視化（1D/2D/3D）・記録・エクスポートし、解析および印刷用の出力を提供します。量産試験や研究用途で再現性のある自動測定シーケンスに対応します。

用途と適用範囲

• 自由空間、キャビティ、曲面上の3D磁場分布（AC/DC）の評価。
• 一様場、マルチポールリング、N/S極分布、モータ・アクチュエータの磁場、超伝導磁石、MRI周辺磁場などの測定。
• 産業の研究開発、品質管理、宇宙航空、防衛、研究機関での利用に適しています。

主な特長

• PC制御による自動スキャンとデータ取得、シーケンス制御されたワークフロー、データベース（Microsoft Access）へのログ保存、印刷用グラフ生成に対応。
• モジュール式機械構成：3次元移動プラットフォームと回転ステージの構成が可能で、ワーク形状に合わせて組み合わせ・カスタマイズ可能。必要に応じて5軸化オプションあり。
• 高精度フルデジタルガウスメータとマイクロホールプローブ（1D/2D/3D）により、局所磁場の高精度測定とマッピングが可能。
• ソフトウェアで管理される移動・測定ルーチンにより無人運転と長期監視が可能。
• 計測ソフトウェアの登録および国家計量機関での検査によりトレーサビリティを確保。

システム構成（論理概要）

• 取得部：制御ソフトを搭載したPC、高精度ガウスメータ（1Dまたは3D）および対応プローブ。
• 位置決め部：多次元電子変位ユニット、ステーションコントローラおよびPCコマンドで駆動される電子制御モジュール。

ガウスメーターモデル / デジタルオプション

• DX-360 — 範囲：10 nT～30 T — 精度：±0.15% ±0.005（読取値）
• DX-210 — 範囲：10 nT～30 T — 精度：±0.10% ±0.005（読取値）
• DX-180 — 範囲：10 nT～30 T — 精度：±0.05% ±0.005（読取値）
• DX-160 — 範囲：100 nT～3 T — 精度：±0.20% ±0.005（読取値）

代表的なイメージング／測定機能

• 測定データから1D/2D/3Dのプロットを生成し、結果をデータベースに保存してレビュー、比較、印刷用レポートを作成可能。

技術仕様

• 標準スキャン容量（例）：200 mm × 200 mm × 200 mm（X, Y, Z）。要求に応じたカスタムサイズ提供可。
• 移動分解能（機械）：0.00039 mm；位置精度：0.01 mm；繰返し精度 < 0.005 mm。
• 回転角分解能：< 0.0002°；回転位置精度：0.01°；繰返し精度 < 0.005°。
• 移動速度レベル：プログラム可能（2–64段階）。
• プローブ寸法：マイクロホールプローブ — 1D φ0.5 mm；2D φ1.2 mm；3D φ1.2 mm。
• CNC多軸プラットフォーム可動範囲（選択可能）：X: 50 mm–4000 mm（分解能 0.00039 mm）；Y: 50 mm–2000 mm（分解能 0.00039 mm）；Z: 50 mm–2000 mm（分解能 0.00039 mm）。
• 回転テーブル：Tおよびθz軸で360°全行程、角分解能 0.0002°。
• データベース形式：Microsoft Access；出力：データログおよび印刷可能なグラフ。
