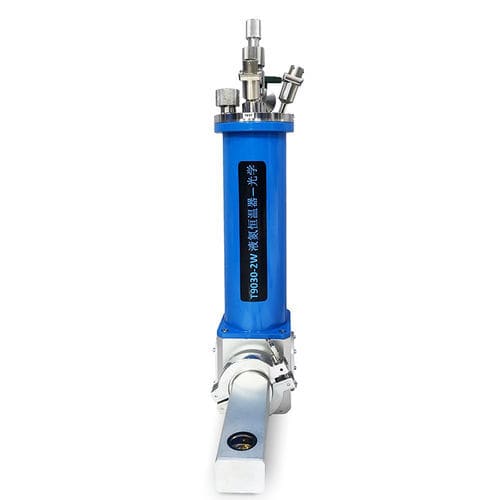

真空クライオスタット DXT91 series

コンパクト液体窒素ステンレススチール

液体窒素クライオスタット - Opticsは、分光学と光電実験用に設計された光学クライオスタットで、液体窒素を使用して真空サンプル環境と急速冷却を提供します。 動作原理

低圧冷媒は液体入口からクライオスタットに入り、内部の毛細管を通して底部の蒸発器に導入されます。蒸発器にはヒーターと温度センサーが設置されています。温度制御された蒸気がサンプルを冷却するためにサンプルチャンバーに噴霧され、排気蒸気は大気またはガス回収装置に放出される。サンプルは、サンプルロッドを使用して上部から装填できます。下部はコンパクトな真空カバー設計で、磁場中の測定に適しています。 特長

温度範囲65K-500K（オプションで700Kまで）、高効率、高速冷却

試料は真空チャンバー内に設置され、理想的で安定した実験環境を実現

真空中間層には低温吸着剤を使用し、真空保持時間を長くし、液体窒素の使用時間を延長。

安定性と再現性に優れたPT100白金抵抗温度センサー

さまざまな試験ニーズに対応する複数の構成オプション

使用中の液体窒素補充が便利。

光学式サンプルホルダーは、差し込み可能なサンプルカードとユーザーフレンドリーなバインディングポストを装備可能。

ユーザーの要件に応じてカスタマイズ可能。

8本の測定リードを標準装備。

標準ウィンドウ構成：2つの溶融石英ウィンドウ（5つまで拡張可能）。

迅速なサンプル交換（5分以内に完了可能）。 サンプルホルダーオプション

DXT9115-4W - 15 × 25 mm、OFHC、標準光学サンプルホルダー

DXT9115-4W-10LTH - 15 × 25 mm、OFHC、Φ10 mm穴付き標準光学ホルダー

DXT9115-4W-H-10LTH - 15 × 25 mm、OFHC、Φ10 mm穴付き標準光学ホルダー。

DXT9120-4W-20×30mm、OFHC、標準光学ホルダー（穴なし）

DXT9120-4W-15LTH-20×30mm、OFHC、Φ15mm穴付き標準光学ホルダー。

DXT9120-4W-H-15LTH - 20 x 30 mm、OFHC、φ15 mm穴付き標準光学ホルダー

DXT9130-4W - 30 x 40 mm、OFHC、標準光学ホルダー（穴なし）

DXT9130-4W-20LTH - 30 x 40 mm、OFHC、φ20 mm穴付き標準光学ホルダー。

DXT9130-4W-H-20LTH - 30 × 40 mm、OFHC、標準光学ホルダー（Φ20 mm穴付き）

DXPSC-10 - Φ10 mm石英粉末試料容器（片面に10 mm石英窓が付いた粉末容器）

備考：すべての標準光学クライオスタットには、サンプルホルダーが1つ付属しています。光学試料を固定するためのプレッシングプレートが付属しています。 クライオスタット光学/電気コネクターオプション

DXT91-8P 通常のガラス焼結 - 8ピンのクイックプラグ式電気コネクタ

DXT91-12P 通常のガラス焼結 - 12ピンのクイックプラグ式電気コネクタ

DXT91-SMA - オプション：

DXT91-SMA-オプション：0-18 GHz（ソフトケーブル付き）、0-12.4 GHz（セミリジッドおよびセミフレキシブルケーブル付き）

DXT91-BNC-0-4 GHz（通常の同軸ケーブル付き）

DXT91-TRX-3軸コネクター（クイックプラグ3軸コネクターを使用可能）。

DXT91-S - ステンレス製ジャンクションボックス（シェルと配線基板は一体的に接地）

DXT91-PTEF - PTFE配線カバーオプション（シェル内のPTFE絶縁基板、ハウジングとコネクターの電気特性は独立）

備考：クライオスタットは、2つのコネクター（1つは温度センサー/ヒーター用、もう1つはその他の測定用）で出荷されます。65Kまでの動作には、対応する減圧アクセサリーが必要です。 特性/仕様 テクニック

モデル：DXT9115-4W、DXT9115-4W-H、DXT9120-4W、DXT9120-4W-H、DXT9130-4W、DXT9130-4W-H（DXT91シリーズ）

モデルによる温度範囲：

モデル別温度範囲：DXT9115-4W / DXT9120-4W / DXT9130-4W - 65-325 K; DXT9115-4W-H / DXT9120-4W-H / DXT9130-4W-H - 65-500 K.（標準出荷温度範囲80K-500K：

テストリード・コネクター：標準8芯測定リード・コネクター；オプションで同軸およびマイクロ波コネクター；ブレークアウトまたは追加コネクターが可能。

サンプル環境：サンプルは真空中に置かれます

真空インターフェース：標準KF25インターフェース

真空度：≤1 Paで十分です

温度計：

温度計：PT100白金測温抵抗体（校正済みと未校正の両方あり、デフォルトは未校正）

温度安定性：±0.01 K（DXTC-290温度コントローラーに依存）

ヒーター：30 Wまたは60 Wのバリエーションあり（モデルに依存）。

液体窒素維持時間：例値 - 80 Kで6時間、100 Kで5時間、200 Kで3時間

液体窒素チャンバー容量：標準500 mL（カスタマイズ可能）

適用範囲：スペクトル試験、光電反応、ラマン、エレクトロルミネッセンス、フォトルミネッセンスなど
