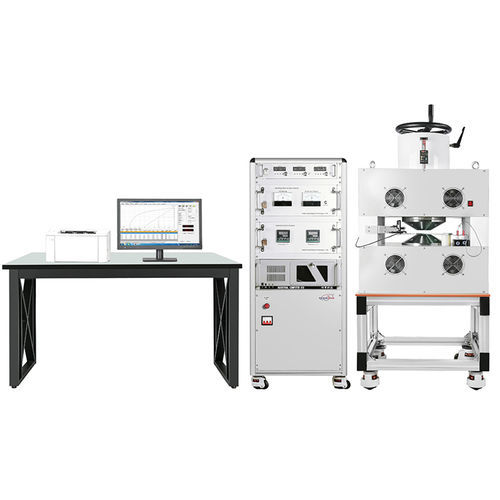

強制力測定システム DX-2012H series

残留飽和場の強度磁気

磁気的に硬い材料測定システムは、磁気性能パラメータを測定し、幅広い永久磁石材料のBHヒステリシスループと減磁曲線を作成するために設計された永久磁石試験プラットフォームです。 対象材料：

希土類磁石

• 希土類永久磁石材料 (例: NdFeB)
• 金属永久磁石材料 (例: AlNiCo、FeCrCo)
• フェライト永久磁石材料 (例: バリウム フェライト、ストロンチウム フェライト)
• その他の永久磁石タイプ (マイクロ粉末磁石、ナノ磁石、プラスチック磁石、機械加工可能な磁石)

。 測定された磁気性能：

飽和磁化磁場強度（Hmax）

復帰磁場強度（Br）

保磁力（Hcb）

固有保磁力（Hcj）

最大エネルギー積（（BH）max）

復帰透磁率（μrec）

ヒステリシスループおよび減磁曲線

。 磁性硬質材料測定システム（例：DX-2012Hシリーズ）のパラメータ

電磁石型式

• DX-2012H130：DXT130
• DX-2012H150:DXT150
• DX-2012H200:DXT200
• DX-2012H250:

試験電源

• DX-2012H130：2kW
• DX-2012H150：3kW
• DX-2012H200：4kW
• DX-2012H250：8kW

フラックスメーター構成

• DX-2012H130：One DX-210B
• DX-2012H150:

磁力計

• 記載されているすべてのバリエーション：DX-210H

データ収集カード

• PC6616

測定ソフトウェア

• HMTest（一部機能）-一部のバリエーション：HMTest（全機能）

コンピューターおよびプリンター

• Dell Dimension E-520nコンピューター + HP1020レーザープリンター

標準試料

• AlNiCo標準試料1個付属

固定コイル

• DX-2012H130：Bコイル1個
• DX-2012H150：Jコイル1個
• DX-2012H200：Jコイル＋Hコイル
• DX-2012H250：Jコイル＋Hコイル

試験片カテゴリー

• DX-2012H130：AlNiCo、フェライト
• DX-2012H150 / 200 / 250：

試験片サイズ（円形サンプル例）

• DX-2012H130：直径3-100 mm、厚さ3-50 mm
• DX-2012H150：一般永久磁石3～60mm（H3～50mm）、希土類5～20mm（H5～15mm）
• DX-2012H200：一般的な永久磁石 3-90 mm (H3 ~ 50 mm)、レアアース 5-30 mm (H5 ~ 20 mm)
• DX-2012H250: 一般的な永久磁石 3-120 mm (H3 ~ 50 mm)、レアアース 5-50 mm (H5 ~ 30 mm)

グラフィックス機能
• メーカー：Dexinmag（厦門徳興磁石科技有限公司）
• 製品シリーズ/モデル：DX-2012H（バリエーション：DX-2012H130、DX-2012H150、DX-2012H200、DX-2012H250）
• 主な測定出力：Br、Hcb、Hcj、(BH)max、Hmax、μrec、BHヒステリシス・ループ、減磁曲線
• 代表的なハードウェア・コンポーネント：電磁石（DXTシリーズ）、DX-210B磁束計（複数可）、DX-210H磁力計、PC6616データ収集カード
• 制御および解析ソフトウェア：
• 含まれるもの：標準AlNiCoサンプル、固定コイル（構成に応じてB/J/H）、標準パッケージのコンピューターとプリンター（Dell + HP）
