回転式滑車 IN10 series

自在プラスチックその他の素材／材料

製品説明

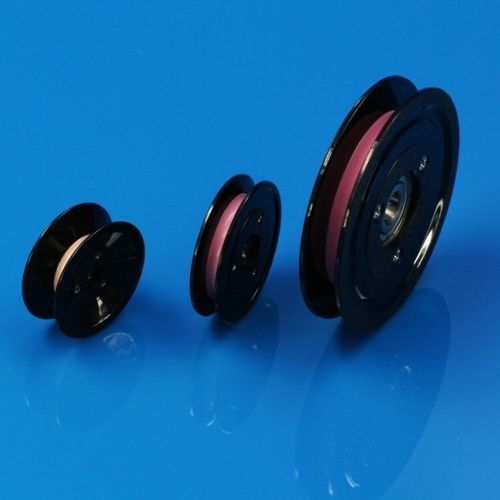

Innovaceraは、コイル巻線機、線材引き抜き機、ケーブル機、繊維機械、押出し工程向けの各種セラミックワイヤーガイドプーリーを製造しています。標準モデルは在庫あり、カスタム寸法も対応可能です。プラスチック製フランジと、99%アルミナ（研磨）または95%ピンク酸化アルミニウムのセラミックインサートを組み合わせ、摩擦低減と耐摩耗性に優れたガイド面を提供します。

利点

• 優れた電気絶縁性と高温耐性
• 高い耐摩耗性とワイヤー被覆を保護する滑らかな研磨面
• 過酷な工程環境に対する耐久性
• 長寿命によりメンテナンス頻度を低減
• 高剛性で安定した回転と精確なガイドを実現

製品仕様
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g

技術特性

• 構造：プラスチックフランジとセラミックインサートの組立
• セラミック材料：99%アルミナ（研磨）または95%ピンク酸化アルミニウム
• 主な用途：コイル巻線機、線材引抜、ケーブル処理、繊維機械、チュービング・押出ライン
• 動作原理：ワイヤー/糸がリング上を通過する際にプーリーが回転し、摩擦を静的接触に変換して導体を保護
• 主要特性：電気絶縁、耐高温、耐摩耗、滑らかな仕上げ、環境耐性、高剛性、長寿命
• 対応モデルと寸法：上記製品仕様参照（IN10xx-Bxx シリーズ）
