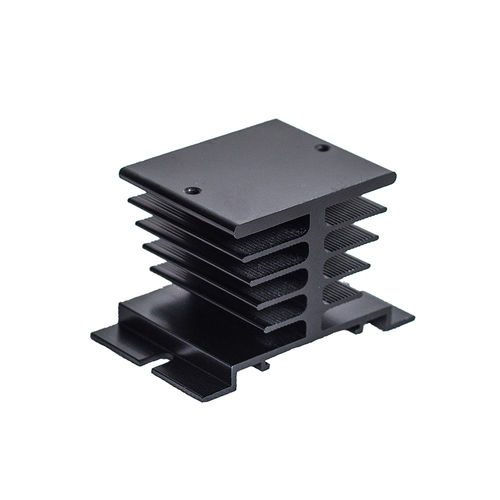

電子用放熱器 HF92B series

上式中、TJは半導体のパワー部の接合部温度(℃)、TAは周囲温度(#C)、Pは一般消費電力(W)、RJAは接合部から周囲までの熱抵抗(℃/W)を表す。 を表します。簡易型SSRリレーの熱抵抗は以下の2つの部分から構成される：RJA=RJC+RCA。式中、RJCは接合部からケースまでの熱抵抗を表し、RCAはケースから周囲までの熱抵抗を表す。 例えば、KS15/D-24Z25の放熱を計算すると、このリレーのRJCは約1.2℃/W、RCAは約8.5℃/Wである。最大許容ジャンクション温度は12℃、消費電力はP=U×Iとなります。電流が10A以下の場合、TRIACの電圧降下は約1.1Vである。ヒートシンクのない製品の計算式は、125- TA=1.1 XIX (1.2+8.5) である。 上記の式によると、ヒートシンクを付けない場合、最大電流は周囲温度25℃で9.3A、周囲温度60℃で6Aとなる。 このリレーにHF92B-120ヒートシンクを追加すると、参考熱抵抗は約1.1℃/Wとなる。SSRのメタルベースからヒートシンクまでの熱抵抗を無視すると、全負荷電流時の電圧降下は約1.25Vとなる。計算式は125-TA=1.5 X I X (1.2+1.1)となる。動作電流が25Aの場合、最大周囲温度は40℃となり、周囲温度が60℃の場合、最大電流は18Aとなる。 周囲温度が60℃の場合、最大電流は18Aとなります。ヒートシンクの種類が異なるため、対応する熱抵抗が変わります。 そのため、周囲温度によって電流値が異なります。 - F
