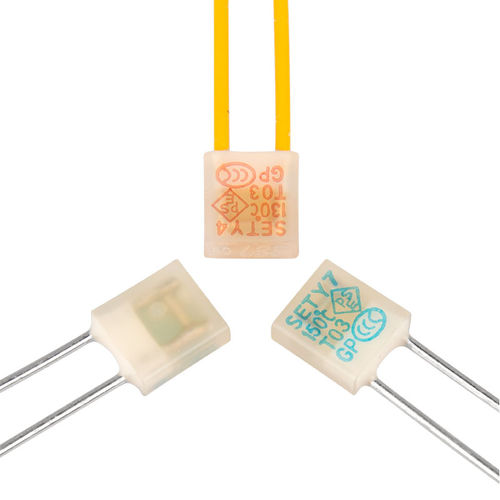

垂直方向ヒューズ Y series

熱セラミック製バッテリー用

サーマルリンク(ATCO)-合金タイプは、1回のみ機能するリセット不可能な保護装置と定義される。 電気機器に広く使用されています。電気機器に広く使用されています。ATCOは主に ATCOは主に可溶合金、フラックス樹脂、ケース、シール材、リード線から構成されています。通常、可溶合金 通常、可溶合金は2本のリード線に接合されています。通常、可溶合金は2本のリード線に接合されています。 異常時、ATCOの溶断温度に達すると、可溶合金は溶融し、素早く2本のリード線の端に引っ込む。 フラックス樹脂の働きでリード線両端まで引き込まれ、回路を完全に遮断します。 を完全に切断します。 SETsafe｜SETfuseサーマルリンク（ATCO）-合金タイプYシリーズ 定格機能 温度範囲：76 ℃～187 ℃、定格電流：5 A、安全規格取得品 UL、cUL、TUV、PSE、VDE、KC、CCC、RoHSおよびREACHに適合しています。 REACHに準拠しています。 特徴 リセット不可 高精度の機能 温度 RoHS＆REACH対応 用途 ランプ スイッチング電源 家庭用電気製品 電源タップ バッテリー カスタマイズ その他の温度 リード線の長さ テーピング梱包可能 リード線の絶縁 錫メッキ銅線またはCP線 リード線のフォーミングタイプ 手はんだ 1.はんだ付けは表T-1に従って行う。 2.ATCOの発熱体は低融点の可溶合金であり、ATCOリード線と接合される。 ATCOリード線と接合する。不適切なはんだ付け（はんだ温度が高すぎる。はんだ付け時間が長すぎる。 はんだ付け温度が高すぎる、はんだ付け時間が長すぎる、リード線が短すぎるなど）、発熱体に多くの熱が伝わり、ATCOが断線することがあります。 リード線が短すぎるなど）、サーマルエレメントに多くの熱が伝わり、ATCOが事前にオープンする可能性があります。
