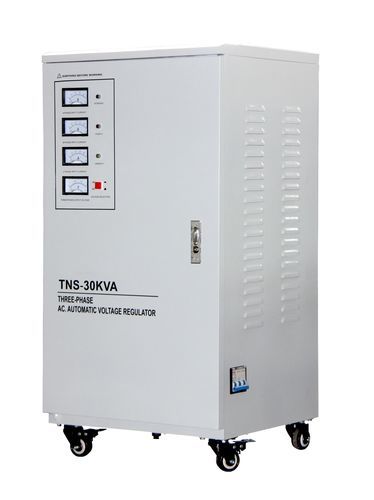

AC電圧調整器 TNS series

三相医療用途自動車用途

製品詳細
TNSシリーズの高精度自動三相AC電圧調整器は、三相独立調整を採用した3つの単相SVC調整器で構成されており、各相の電圧安定性を確保します。三相四線スター接続入力と、三相四線/三線出力の設定が可能で、相電流監視用の3つの電流計と、ライン電圧検出用の切替スイッチ付き電圧計を備えています。20kVA以上のユニットは自動変圧器設計を採用し、迅速な応答（<1秒）、高効率（>98%）、波形歪みなしを提供し、三相機器の電圧安定化に適しています。

• タイプ : 電圧調整器
• モデル : TNS
• 設計 : Ximai Electrical
• 期間 : 7-15日
• 更新日 : 2025年11月28日

特徴

• 電圧安定性のための三相独立調整
• 広い入力電圧範囲（270V-456V）
• 高精度出力 380V±3%
• 迅速な応答、調整時間 <1秒
• 高効率 >98%、省エネ
• 柔軟な三相四線/三線出力

動作条件

• 保護レベル: IP20（屋内設置）
• 動作温度: -5℃ ~ +40℃
• 相対湿度: <90%RH（結露しないこと）
• 設置高度: <1000m

技術パラメータ
モデル範囲 | 入力電圧 (V) | 出力電圧 (V) | 相 | 周波数 (Hz) | 効率 (%)
TNS-6kVA~30kVA | 270~430 | 380V±3% | 三相 | 50/60 | >98
TNS-40kVA~100kVA | 304~456 | 380V±3% | 三相 | 50/60 | >98

パラメータカテゴリ | パラメータ名 | パラメータ値
基本パラメータ | 入力電圧 | TNS-6kVA~30kVA: 270~430V; TNS-40kVA~100kVA: 304~456V
| 出力電圧 | 380V±3%
| 相数 | 三相
| 周波数 | 50/60Hz
性能 | 調整時間 | <1秒（入力電圧が10%変化した場合）
| 効率 | >98%
| 波形歪み | 追加の波形歪みなし
システム構成 | 入力接続 | 三相四線、スター（Y）接続
| 出力接続 | 三相四線または三線
| 20kVA以上の構造 | 対応する3つの単相調整器
環境 | 動作温度 | -5℃ ~ +40℃
| 相対湿度 | <90%

特徴 / 技術仕様

• タイプ: 電圧調整器
• モデル: TNS
• 設計: Ximai Electrical
• 三相独立調整
• 広い入力電圧範囲: 270V-456V
• 高精度出力: 380V±3%
• 迅速な応答: <1秒
• 高効率: >98%
• 柔軟な出力: 三相四線/三線
• 保護レベル: IP20
• 動作温度: -5℃ ~ +40℃
• 相対湿度: <90%RH
• 設置高度: <1000m
