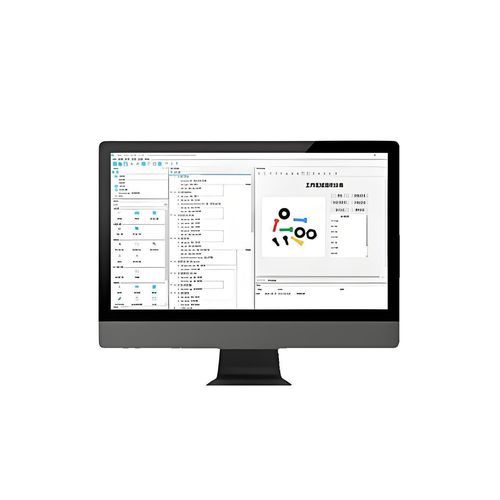

計算ソフトウェア VISION STUDIO

可視化プログラミング画像処理用

概要
XINJE VISION STUDIOは、自動化環境への組み込みを想定した次世代のマシンビジョンアプリケーション開発プラットフォームです。ドラッグ＆ドロップのビジュアルプログラミングとスクリプト拡張を組み合わせ、開発工数を低減して生産ラインへの展開を迅速化します。

主なポイント

• ドラッグ＆ドロップによるビジュアルプログラミングで、深いコーディング知識がなくてもアプリケーションロジックを構築可能。
• サブピクセルベースのキャリブレーションアルゴリズムにより、ビジョンシステムとロボットのハンドアイ較正を高速かつ高精度に実行。
• 混在プログラミング：PLCインターフェースとビジュアルHMIを統合し、1画面で設備とビジョンの制御を可能に。
• JavaScriptサポートにより、ビジュアルブロックを超えたカスタムロジックの実装と機能拡張が可能。
• 豊富なツールセット：画像取得、前処理、ローカライゼーション、位置決め、キャリブレーション、領域解析。
• 式（フォーミュラ）機能でパラメータを迅速に設定し、1つのプログラムで複数製品の検査に対応可能。
• 実行およびエンジニアリング例外のためのリアルタイムのアラーム・ログ表示と明確な状態フィードバック。

機能の詳細とツール

• ビジュアルプログラミング：ドラッグ＆ドロップ要素でロジックを組み立て、オペレータやエンジニアの習熟時間を短縮。
• キャリブレーション：サブピクセルベースのアルゴリズムでハンドアイ座標を変換し、ロボット統合を簡素化。
• PLC＆ビジュアル混在インターフェース：機械制御とビジョンワークフローを1画面で管理。
• JavaScriptサポート：高度なスクリプトにより複雑な処理、判定ロジック、カスタム連携を実現。
• ローカライゼーションツール：点、線、円、幾何学的および不規則形状の検出を高精度で実行。
• 画像前処理：チャンネル分離、ガウシアンフィルタ、閾値処理、色空間変換で画像を整備。
• 領域解析：連結成分解析、領域生成、形態学的処理、領域間のトポロジー関係。
• 変数：グローバル／ローカル変数と複数データ型に対応し可読性・保守性を向上。
• 式機能：パラメータの即時設定・計算でデバッグ時間を短縮し製品バリエーションに対応。
• エラー処理：リアルタイムのイベント表示、アラーム状態、ログによるフィードバックで例外対応。

関連機能

• 統合設計により、自動化ライン内でのビジョンシステムの構成・管理を簡素化。
• 効率的な画像取得・処理により、スループット向上と安定した検査結果を支援。

仕様 / 技術仕様

• プログラミング：ドラッグ＆ドロップのビジュアルプログラミング＋JavaScriptスクリプト対応。
• キャリブレーションアルゴリズム：サブピクセルベースで高い統合性、ハンドアイ較正を高速化。
• インターフェース：PLCインターフェース統合とビジュアルHMIによる複合制御。
• 画像処理ツール：カメラ取得、チャンネル分離、ガウスフィルタ、閾値処理、色空間変換。
• 解析ツール：ローカライゼーション（点/線/円/形状）、領域解析、形態学処理、トポロジー関係。
• 変数＆式：グローバル/ローカル変数と式機能によりパラメータ設定とデバッグを支援。
• エラー管理：リアルタイムアラームとログフィードバックによる例外および実行イベントの通知。
