チェーンスリング

2点スチール製

製品概要

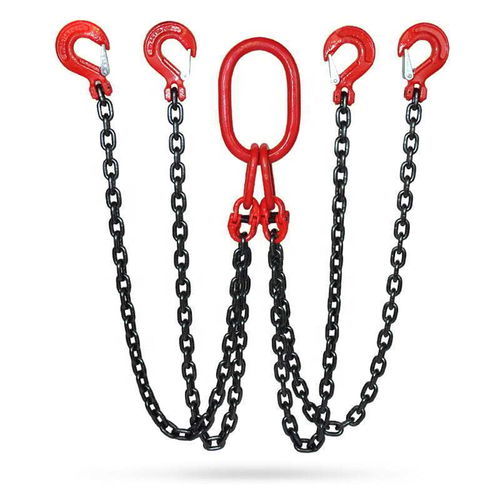

• Grade 80 DOS チェーンスリング - ダブルレッグ、上部にオブロングマスターリンク、下部にラッチ付きスリングフック
• スリングのスタイルオプションおよび個別シリアル番号に対応
• チェーン径と等級、スリングの正確な長さ、使用荷重は注文時に指定

導入

• S = スリング脚（Sling Leg）
• T = トリプルレッグ（Triple Leg）
• S = スリングフック（ラッチ付）
• SL = セルフロッキング（安全）フック
• F = ファウンドリーフック（Foundry Hook）
• D = ダブルレッグ（Double Leg）
• Q = クアッドレッグ（Quad Leg）
• G = グラブフック（Grab Hook）
• O = オブロングマスターリンク

認証とトレーサビリティ

• チェーンスリングは書面による認証書と共に提供されます。タグのシリアル番号は証明書および受注番号と連動し、完全なトレーサビリティを確保します。

タグ / 製品キーワード

• DOS Chain Sling
• リフティングチェーン
• Grade 80 チェーン
• Grade 100 チェーン
• ブラックチェーン
• 4 SF
• 6 SF
• g80 チェーン

パラメータ
設計係数 | 1脚スリング (90°) | 1脚スリング (60°) | 1脚スリング (45°) | 1脚スリング (30°) | 2脚スリング (60°) | 2脚スリング (45°) | 2脚スリング (30°)
荷重係数 | 1 | 1.7 | 1.4 | 1 | 2.6 | 2.1 | 1.45
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

規格

• 名称: Grade 80 DOS Chain Sling – ダブルレッグ、上部オブロングマスターリンク、下部ラッチ付きスリングフック
• 最小発注数量: 100 メートル
• 梱包: カートン + スチールパレット

技術的特性 / 仕様

• 製品ファミリー: DOS Chain Sling
• 等級: Grade 80（タグでは Grade 100 のオプションを参照）
• 構成: ダブルレッグ（その他の構成: シングル、トリプル、クアッド）
• 上部フィッティング: オブロングマスターリンク
• 下部フィッティング: ラッチ付きスリングフック（他のフック: 自動ロック、ファウンドリー、グラブ）
• スリング識別: トレーサビリティ用にタグに個別シリアル番号を付与
• 認証: スリングに書面による認証書を添付
• 利用可能なチェーン径: 7/32" 〜 1-1/4"（パラメータ表に値と耐荷重を示す）
• 角度および脚数による荷重係数はパラメータ表を参照
• 最小発注数: 100 メートル
• 梱包形態: カートン＋スチールパレット
