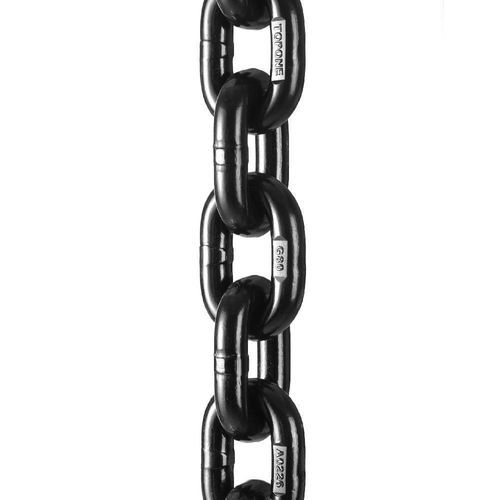

スチール製引き上げチェーン Grade 80

溶融亜鉛メッキ鋼製合金製高強度鋼

導入
Grade 80 合金チェーン（G80）は、過酷なオーバーヘッドリフティングおよび荷役用途向けに設計されています。高強度合金鋼で製造され、NACM/ASTMの分類に適合します。荷締め、牽引、オーバーヘッドリフティングなどで使用されますが、フラットベッドトレーラー用のクリービスグラブフック付きバインダーチェーンは、特別に認証されていない限りオーバーヘッドリフティングには推奨されません。

用途

• 産業用リフティングおよび荷役
• 建設現場および重機の取り扱い
• 輸送、牽引、荷物の固定
• 林業および資材の取り扱い

一般オプション

• 径範囲：6 mm〜45 mm
• 表面処理：素地、研磨、黒塗装、プラスチックコーティング、溶融亜鉛めっきなど

製品特長

• 材質：高強度合金鋼（Grade 80）。
• 環境や腐食要件に応じた表面仕上げ。
• 安全係数：4:1。
• マーキング：G80 または顧客指定のマーキング。
• 顧客仕様に応じたカスタム（非標準）チェーン製造に対応。

パラメータ
チェーン等級： NACMおよびASTMに準拠。等級が高いほど同一呼び径での作業荷重限界が高くなります。
作業荷重限界（WLL）： 損傷のない直線状態のチェーンに直接加えられる安全定格荷重。
プルーフテスト： 製造時の検査荷重。設計／使用基準としては使用しないでください。
最小破断荷重： 製造者の受入試験で得られた最小引張荷重。設計／使用目的で使用しないでください。
オーバーヘッドリフティング： 自由に懸垂した荷重を持ち上げる作業で、落下によって人身または財産の損害が生じる可能性がある場合—使用するチェーンはオーバーヘッドリフティング用に認証されている必要があります。

サイズ表
Size (MM) | +/-MM | D (MM) | +/-MM | A (MM) | +/-MM | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

基準・梱包
標準： Grade 80 Alloy Chain / Alloy Steel Chain Grade 80.
最小発注量（MOQ）： 100メートル。
梱包： カートン + スチールパレット。

特性 / 技術仕様

• 材質：高強度合金鋼（Grade 80）。
• 利用可能な径範囲：6 mm〜45 mm。
• 利用可能な表面処理：素地、研磨、黒塗装、プラスチックコーティング、溶融亜鉛めっき等。
• 安全係数：4:1。
• マーキング：G80 または顧客指定に応じます。
• WLL、Proof Test、最小破断荷重の値は上記のパラメータ欄および表に記載されています。
• MOQ：100メートル；梱包：カートン＋スチールパレット。
