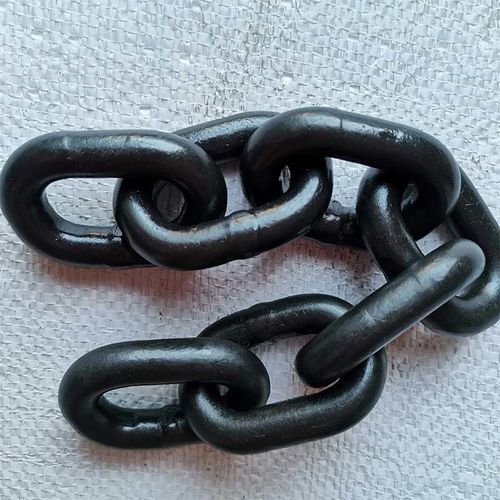

コーディング塗料製引き上げチェーン Grade 80スチール製合金製粉体塗装スチール製
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- 亜鉛めっき, スチール製, 合金製, 粉体塗装スチール製
- 構造
- 鍛造, ラウンドリンク チェーン, スタンダ－ドリンク
- その他の特徴
- 高強度, 重荷重用, 耐腐食性
- 長さ
100 m
(328'01" )- 使用荷重
最大: 72,300 lb
(32,794.73 kg)最少: 3,500 lb
(1,587.57 kg)
詳細
製品概要
産業用の荷役・荷締め用途向けにフルドラムで供給されるGrade 80チェーン。Grade 80チェーンは通常ブラックアーマー塗装が施されます。その他の仕上げは電気亜鉛めっき、粉体塗装、溶融亜鉛めっき、Silver Shieldがあります。
特長と利点
パラメータ
チェーンの等級：NACM（National Association of Chain Manufacturers）およびASTMはチェーンを等級で分類します。同じサイズのチェーンでも等級が高いほど作業荷重限度が高くなります。
作業荷重限度（WLL）： 損傷のない直線状のチェーンに直接張力で適用すべき最大の作業荷重。
プルーフテスト： 製造過程で一貫して増加する力をかけた際に適用される最小引張力で、製造の整合性試験であり、サービスや設計目的の基準としては使用しないこと。
最小破断力： 製造者の試験でチェーンが破断した最小の力。これは受入試験であり、サービス/設計基準ではありません。
頭上での荷役： 自由に吊られた荷を落下させた場合に人身または財産への損害が生じる可能性がある位置まで持ち上げる作業。
表 - チェーンのサイズと仕様
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
9/32" | 7 | 3,500 | 0.72 | 0.28" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 4,500 | 1.06 | 0.33" | 1.02" | 26 | 0.48" | 12
3/8" | 10 | 7,100 | 1.50 | 0.40" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 12,000 | 2.61 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 18,100 | 3.61 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 28,300 | 6.21 | 0.79" | 2.36" | 60 | 1.02" | 26
7/8" | 22 | 34,162 | 7.17 | 0.87" | 2.60" | 66 | 1.14" | 29
1" | 26 | 47,606 | 10.4 | 1.02" | 3.07" | 78 | 1.34" | 34
1-1/4" | 32 | 72,300 | 15.5 | 1.25" | 3.50" | 89 | 1.75" | 44
規格
名称：Grade 80 Chain Full Drum
最小発注量（MOQ）：100メートル
梱包：カートン＋スチールパレット
技術仕様
産業用の荷役・荷締め用途向けにフルドラムで供給されるGrade 80チェーン。Grade 80チェーンは通常ブラックアーマー塗装が施されます。その他の仕上げは電気亜鉛めっき、粉体塗装、溶融亜鉛めっき、Silver Shieldがあります。
特長と利点
- 高品質合金鋼製
- 強度を最大化し伸び特性を向上させる特殊な誘導熱処理
- 標準仕上げ：ブラックアーマー塗装（その他の仕上げ：電気亜鉛めっき、粉体塗装、溶融亜鉛めっき、Silver Shield）
- NACMおよびASTM規格に適合または上回る
- 頭上での荷役（オーバーヘッドリフティング）に承認済み
パラメータ
チェーンの等級：NACM（National Association of Chain Manufacturers）およびASTMはチェーンを等級で分類します。同じサイズのチェーンでも等級が高いほど作業荷重限度が高くなります。
作業荷重限度（WLL）： 損傷のない直線状のチェーンに直接張力で適用すべき最大の作業荷重。
プルーフテスト： 製造過程で一貫して増加する力をかけた際に適用される最小引張力で、製造の整合性試験であり、サービスや設計目的の基準としては使用しないこと。
最小破断力： 製造者の試験でチェーンが破断した最小の力。これは受入試験であり、サービス/設計基準ではありません。
頭上での荷役： 自由に吊られた荷を落下させた場合に人身または財産への損害が生じる可能性がある位置まで持ち上げる作業。
表 - チェーンのサイズと仕様
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
9/32" | 7 | 3,500 | 0.72 | 0.28" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 4,500 | 1.06 | 0.33" | 1.02" | 26 | 0.48" | 12
3/8" | 10 | 7,100 | 1.50 | 0.40" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 12,000 | 2.61 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 18,100 | 3.61 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 28,300 | 6.21 | 0.79" | 2.36" | 60 | 1.02" | 26
7/8" | 22 | 34,162 | 7.17 | 0.87" | 2.60" | 66 | 1.14" | 29
1" | 26 | 47,606 | 10.4 | 1.02" | 3.07" | 78 | 1.34" | 34
1-1/4" | 32 | 72,300 | 15.5 | 1.25" | 3.50" | 89 | 1.75" | 44
規格
名称：Grade 80 Chain Full Drum
最小発注量（MOQ）：100メートル
梱包：カートン＋スチールパレット
技術仕様
- 製品名：Grade 80 Chain Full Drum
- 材質：高品質合金鋼
- 熱処理：強度と伸びを最大化する特殊な誘導熱処理
- 標準仕上げ：Black Armour（その他の仕上げ：電気亜鉛めっき、粉体塗装、溶融亜鉛めっき、Silver Shield）
- 規格：NACM & ASTMに適合または上回る
- 頭上での荷役に承認済み
- MOQ：100メートル
- 梱包：カートン＋スチールパレット
- 表に記載のチェーンサイズごとのWLL、重量／ft、内寸を参照
