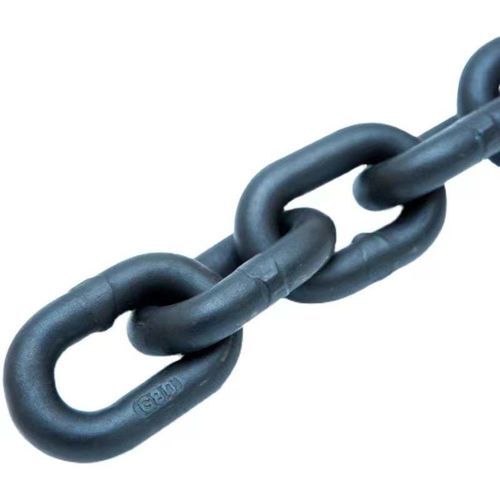

牽引用チェーン Grade 43

鋼炭素鋼製激しい使用に耐える

製品概要

• Grade 43 Chain Self Color – フルドラムは、ASTM International の仕様（ASTM A391 および ASTM A413）および NACM の寸法・性能要件に準拠して製造された高強度炭素鋼のユーティリティチェーンです。
• 校正された低炭素鋼を用いた電気抵抗溶接により製造され、Grade 30 の proof coil チェーンと比較して優れた強度対重量比を実現します。
• Self color（黒色ミル仕上げ）は追加コーティングを行わず鋼材の元々の金属組織を保持するため、機械的特性が安定し、コーティング由来のリスクを排除します。

材料と製造プロセス（耐久性の理由）

• 低炭素鋼：高い延性、良好な溶接性、繰り返し荷重下での安定した機械的特性。
• 電子的に溶接された構造（電気抵抗溶接）：均一な溶接浸透、一定したリンク形状、高い接合強度。
• NACM 公差に基づくリンク形状の管理：荷重の均等分布、応力集中の低減、疲労耐性の向上。
• Self color（黒色ミル仕上げ）：鋼の表面を保持し、コーティングによる微細構造変化を避け、摩耗や変形の目視検査が容易になります。

機械的性能と強度上の利点

• Grade 30 proof coil チェーンと比較して、Grade 43 は作業荷重限界（WLL）が約50%高く、引張強度が向上し、荷重下での変形抵抗が優れています。
• 重量物の牽引、機器の固定、工業的な牽引用途に適しています（注意：オーバーヘッドリフティングには使用不可）。

荷重試験と品質保証

• 各チェーンは製造時にプルーフテストを実施します：所定の引張力を段階的に印加し、チェーンが変形せず耐えることを確認します。
• 追加の評価項目として、破断力性能、寸法精度、溶接品質が品質基準として行われます。

代表的な用途

• 輸送・荷役固定：トラック貨物の結束、トレーラーの固定、装備の固定。
• 農業：農機具の連結、堆肥処理システム、機器の牽引。
• 林業・伐採：原木の引き摺り、木材の固定。
• 一般産業：資材取り扱いおよびユーティリティチェーン用途。

重要な安全上の注意

• 天井吊り上げ（オーバーヘッドリフティング）には使用しないでください。
• 合金製揚重チェーン（G80/G100）の代替として使用しないでください。
• 指定された作業荷重限界（WLL）を決して超えないでください。

梱包（フルドラム）

• フルドラム仕様は産業供給向けのバルク梱包を提供し、取扱いによる損傷を低減し、保管・輸送の効率化を実現します。ディストリビュータや大口ユーザーに適しています。

規格と適合性

• 主な規格：ASTM A391（Carbon Steel Chain）および ASTM A413（Welded Chain Requirements）。
• NACM の寸法許容差およびグレード分類システムに従って製造されています。ASTM および NACM の要件を満たすか上回ります。WLL を明確に定義し、溶接／検査プロセスを管理した上でプルーフテストおよび認証を行います。

技術データ例
サイズ (mm) | WLL (kg 約) | テスト荷重 (N) | 破断荷重 (N)
6 mm | ~224 kg | 4500 N | 14000 N
8 mm | ~400 kg | 8000 N | 25000 N
10 mm | ~630 kg | 12500 N | 40000 N
13 mm | ~1000 kg | 21200 N | 63000 N

追加製品情報

• 名称：Grade 43 Chain Self Color – フルドラム
• MOQ：100メートル
• 梱包：カートン + スチールパレット

特長 / 技術仕様

• 商品名：Grade 43 Chain Self Color – フルドラム
• ブランド：TOPONE CHAIN
• 材質：校正済み低炭素鋼
• 仕上げ：Self Color（black mill finish）
• 製造：電子溶接（電気抵抗溶接）
• 規格：ASTM A391、ASTM A413、NACM 公差
• MOQ：100メートル
• 梱包：フルドラム；カートン + スチールパレット
• 代表的なサイズおよび WLL（目安）：6 mm (~224 kg)、8 mm (~400 kg)、10 mm (~630 kg)、13 mm (~1000 kg)
• 想定用途：荷役固定、牽引、林業・木材作業、農業機器；天井吊り上げ用途には使用不可
