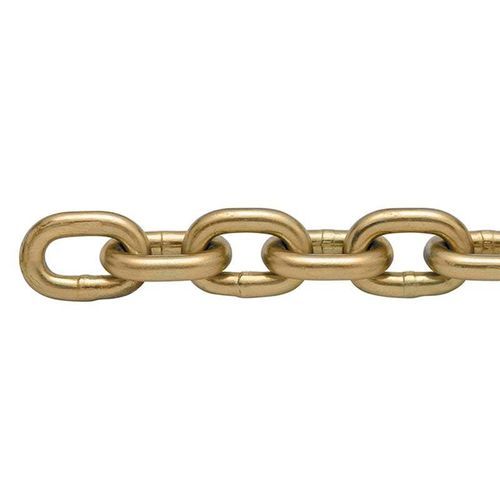

牽引用チェーン ASTM Grade 70

鋼高強度工業用

製品説明 Grade 70 は輸送・牽引・縛り用途向けの熱処理された高強度チェーンで、農業、建設、産業、トラック輸送、林業における荷締めに広く用いられます。Grade 70 は輸送および締結用途を目的としており、オーバーヘッドの荷重には適合していません。全ての Grade 70 チェーンは100% 試験済みで、証明書はご要望に応じて提供可能です。

導入 Grade 70 チェーンは輸送業界向けに設計されました。通常、High Test（Grade 43）チェーンより約20% 高い使用荷重（WLL）を有します。G70 チェーンは Transport Chain、System 7、Spectrum 7 とも呼ばれます。Grade 70 はオーバーヘッドでの使用には適しません。

特長

• 輸送／牽引／縛り用途の高強度熱処理チェーン
• Grade 43（High Test）に比べて硬度・耐久性が高い
• 一般名称：Grade 70、Transport Chain、System 7、Spectrum 7
• 100% 試験済み（証明書あり）
• オーバーヘッド荷重には意図されておらず、認可されていない

パラメータ（サイズ表） サイズ (MM) | D (+/-MM) | 内部長さ A (MM) | A (+/-MM) | 外幅 B (MM) | B (+/-MM) | 使用荷重 (KG) | 試験荷重 (N) | 破断荷重 (N) | 1m 当たり重量 (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

規格

• Standard: ASTM Grade 70 Chain
• 最小注文数量：100メートル
• 梱包：段ボール + 鋼パレット

技術仕様

• 呼称：ASTM Grade 70 Chain
• 用途：農業、建設、産業、トラック輸送、林業向けの輸送／牽引用チェーン
• 材質／処理：熱処理された鋼チェーン
• 耐力試験：100% 試験済み；証明書あり
• 認可：オーバーヘッド荷重には非対応
• 利用可能サイズ範囲：3 mm〜32 mm（使用荷重、試験荷重、破断荷重、1m当たり重量はパラメータ表を参照）
• 最小発注量：100メートル
• 梱包：段ボール + 鋼パレット
