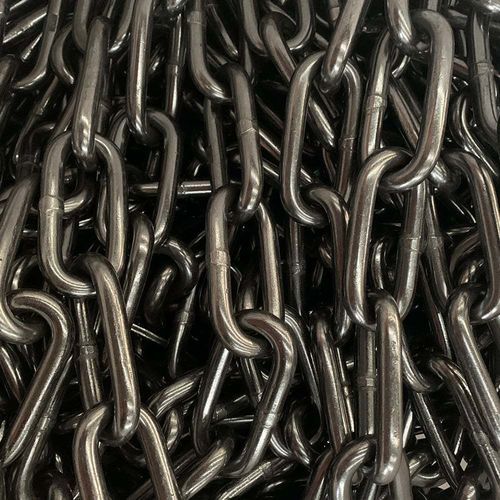

牽引用チェーン

スチール製モリブデン合金製

概要
鉱山用モノレールの吊り下げ用ロングリンク丸鋼チェーン。Ni、Cr、Moを含む合金鋼製で、校正・試験済み。DIN 20637の参照値より約10%高い性能を有します。

はじめに
鉱山用モノレールの吊り下げに用いる試験済み丸鋼チェーンとして設計されています。ロングリンク形状は鉱山環境での吊り下げおよび荷役用途に適合します。

パラメータ（表）
見出し: チェーンサイズ | d x p | d | p | b1 | 試験荷重 | 破断荷重 | 試験荷重時の単位伸び（最大） | 破断時の単位伸び（最小） | たわみ F（最小） | 重量 (kg/m).
単位: (mm) | (mm) | (mm) | (mm) | (kN) | (kN) | (%) | (%) | (mm) | (kg/m).
16x80: d x p = 16x80; d = 16 ±0.6 mm; p = 80 ±1.5 mm; b1 = 22.4 +3/-0 mm; 試験荷重 = 60 kN; 破断荷重 = 180 kN; 試験荷重時の伸び（最大） = 1.6%; 破断時の伸び（最小） = 2.0%; たわみ F（最小） = 21 mm; 重量 = 4.7 kg/m.
18x90: d x p = 18x90; d = 18 ±0.9 mm; p = 90 ±1.5 mm; b1 = 25.0 +3/-0 mm; 試験荷重 = 100 kN; 破断荷重 = 250 kN; 試験荷重時の伸び（最大） = 1.6%; 破断時の伸び（最小） = 2.0%; たわみ F（最小） = 23 mm; 重量 = 6.0 kg/m.

材料と性能
ニッケル（Ni）、クロム（Cr）、モリブデン（Mo）を含む合金鋼製。工場で校正・試験済みで、一般にDIN 20637の参照値を約10%上回る性能を示し、吊り下げ用途の安全余裕を高めます。

規格
DIN 20637 の要件に準拠して設計されています。

仕様・技術情報

• 製品: 鉱山用モノレールチェーン（吊り下げ用ロングリンク丸鋼チェーン、試験済み）
• 規格: DIN 20637
• 材料: 合金鋼（Ni、Cr、Mo および他の合金元素）
• チェーンサイズ（例）: 16x80、18x90
• 16x80 — d: 16 ±0.6 mm; p: 80 ±1.5 mm; b1: 22.4 +3/-0 mm; 試験荷重: 60 kN; 破断荷重: 180 kN; 試験荷重時の伸び（最大）: 1.6%; 破断時の伸び（最小）: 2.0%; たわみ F（最小）: 21 mm; 重量: 4.7 kg/m
• 18x90 — d: 18 ±0.9 mm; p: 90 ±1.5 mm; b1: 25.0 +3/-0 mm; 試験荷重: 100 kN; 破断荷重: 250 kN; 試験荷重時の伸び（最大）: 1.6%; 破断時の伸び（最小）: 2.0%; たわみ F（最小）: 23 mm; 重量: 6.0 kg/m
• 用途: 鉱山用モノレール、吊り下げおよび荷役システム
• 品質: 参照規格と比較して性能が向上した、校正および試験済みのチェーン
