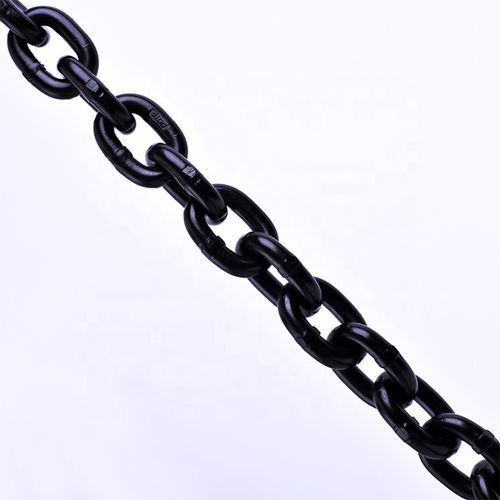

スチール製引き上げチェーン ASTM Grade 100

合金製高強度鋼高強度

製品概要
ASTM Grade 100 チェーンは合金鋼で製造され、作業荷重制限（WLL）の2倍の証明試験（proof test）を実施しています。最小破断強度はWLLの4倍です。本チェーンはOSHA、NACM、ASTMの仕様を満たすか上回ります。製造時に100％の証明試験が行われ、試験証明書は無償で提供されます。

導入
Grade 100 チェーンはオーバーヘッドリフティング（天井吊り上げ）用途向けに設計されています。同サイズのGrade 80 と比較して約20％高いWLLを持ち、同じ荷重でチェーン径を小さくできます。Grade 100 は Grade 10、System 10、Spectrum 10 とも呼ばれ、オーバーヘッドリフティングに適合しています。

パラメータ

• チェーン等級： NACM および ASTM による分類。等級が高いほど同サイズでWLLが大きくなります。
• 作業荷重制限 (WLL)： 損傷のない直線チェーンに直接引張で適用される最大推奨作業荷重。
• プルーフテスト： 製造時の整合性試験：生産中に適用される最小引張力（通常は2× WLL）。
• 最小破断強度： 製造時の破断試験で測定された最小引張破断力（通常は4× WLL）。
• オーバーヘッドリフティング： 落下によって人身または物的損害が生じる可能性のある吊り下げ荷重のリフティング。

仕様表
Chain Size (in) | Chain Size (mm) | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size (in) | Inside Length (in) | Inside Length (mm) | Inside Width (in) | Inside Width (mm)
7/32 in | 6 mm | 3,100 | 0.54 | 0.25 in | 0.71 in | 18 mm | 0.38 in | 7.95
9/32 in | 7 mm | 4,300 | 0.73 | 0.275 in | 0.88 in | 22 mm | 0.41 in | 10
5/16 in | 8 mm | 5,700 | 1.06 | 0.330 in | 1.02 in | 26 mm | 0.49 in | 13
3/8 in | 10 mm | 8,800 | 1.52 | 0.397 in | 1.22 in | 31 mm | 0.57 in | 14
1/2 in | 13 mm | 15,000 | 2.72 | 0.52 in | 1.56 in | 40 mm | 0.75 in | 20
5/8 in | 16 mm | 22,600 | 3.72 | 0.63 in | 1.93 in | 49 mm | 0.92 in | 23
3/4 in | 20 mm | 35,300 | 5.78 | 0.787 in | 2.44 in | 62 mm | 1.008 in | 25
7/8 in | 22 mm | 42,700 | 7.32 | 0.866 in | 2.59 in | 65 mm | 1.161 in | 29
1 in | 26 mm | 59,700 | 10.21 | 1.024 in | 3.07 in | 78 mm | 1.378 in | 35
1 1/4 in | 32 mm | 90,400 | 15.45 | 1.26 in | 3.78 in | 96 mm | 1.69 in | 43

規格

• Standard: ASTM Grade 100 Chain
• 最小発注数量 (MOQ)： 100 メートル
• パッケージ： 段ボール + スチールパレット

技術的特徴 / 仕様

• 材質：合金鋼（Grade 100）
• 作業荷重制限の2×で証明試験済み
• 最小破断強度：WLLの4×
• 製造時に100％の証明試験を実施
• OSHA、NACM、ASTM の要件を満たすか上回る
• オーバーヘッドリフティングに適合
• 同等の Grade 80 チェーンに比べ約20％高い WLL
• 別名：Grade 10、System 10、Spectrum 10
• 試験証明書は無償で提供
• MOQ：100 メートル；梱包：段ボール + スチールパレット
