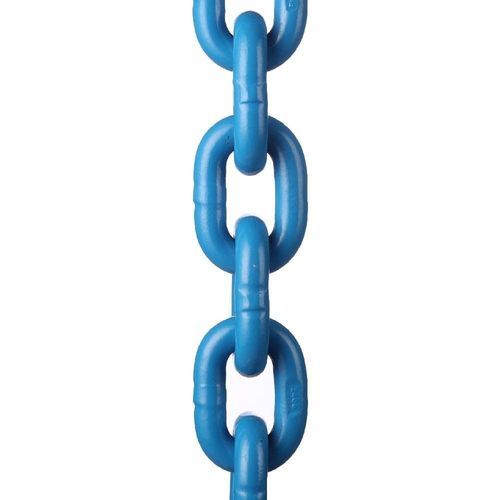

スチール製引き上げチェーン Grade100合金製耐腐食性亜鉛めっき
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- スチール製, 合金製
- その他の特徴
- 高強度, 重荷重用, 耐腐食性, 亜鉛めっき
- 使用荷重
最少: 1.4 t
(1.54 us ton)最大: 19 t
(20.94 us ton)
詳細
製品概要
EN818-2（ショートリンク）仕様のGrade 100（G100）吊りチェーンは、同じ公称径のGrade 80に比べて約25%高い使用荷重（W.L.L.）を提供します。淬火・焼戻し処理を施した合金鋼製で、引張強度、疲労耐性、衝撃・摩耗性能が向上しており、繰り返しの揚重サイクルに対応します。
導入
EN818-2 Grade 100吊りチェーンは熱処理（焼入れ・焼戻し）され、繰り返し荷重や動的荷重に対する機械的特性を高めています。Grade 80チェーンに比べ同サイズで高いW.L.L.を実現し、取り扱い性の向上や同等荷重でのスリング重量低減に寄与します。
用途
EN818-2 ショートリンク構造
EN818-2ショートリンクの要件に基づき製造：ピッチの校正、内幅の管理、寸法精度により荷重分布を最適化し、揚重部品との安定したかみ合いを維持して異常な動きを低減します。
Grade 80より約25%高い容量
Grade 100チェーンは同径のGrade 80より約25%高いW.L.L.を提供し、部品を大きくせずに高い揚重能力を実現し、スリング効率を改善します。
焼入れ・焼戻しによる性能
管理された焼入れ・焼戻し処理により、引張強度、疲労耐性、衝撃耐性が未処理の炭素鋼チェーンより向上します。典型的な使用条件は引張荷重、動的衝撃荷重、繰り返し疲労サイクル、リンク間の摩耗接触などです。
表面処理オプション
利用可能な仕上げ：
溶融亜鉛めっきはオフショア、海洋、屋外用途で耐食性を向上させます；電気亜鉛めっきは中程度の環境向けに均一な亜鉛層を提供します；黒染めは屋内システムでの潤滑保持に有利です。
製品識別とトレーサビリティ
各チェーンには等級表示、製造者ID、生産ロットが刻印され、検査、保守記録および品質管理の追跡をサポートします。
適合性
マスターリンク、連結リング、短縮用クラッチ、スリングフック、マルチレッグチェーンスリングなど、Grade 100 の吊り具コンポーネントとの併用に適しています。組立内の全コンポーネントはEN818に従いW.L.L.を維持するためGrade 100で統一する必要があります。
安全係数と試験
天井吊り用途で最低安全係数4:1で設計されています。生産ロットは一般に載荷試験、破断試験、溶接検査、硬さ検査、寸法検査を行いEN818-2適合を確認します。
パラメータ（サイズ / 容量）
規格と保守
EN818-2 Grade 100 ショートリンク規格に基づき製造。試験は載荷試験、破断試験、溶接検査、硬さ検査、寸法検査を含みます。保守推奨：伸び、亀裂、腐食、変形、異常摩耗を定期検査し、損傷したチェーンは直ちに揚重用途から除外してください。
技術仕様
EN818-2（ショートリンク）仕様のGrade 100（G100）吊りチェーンは、同じ公称径のGrade 80に比べて約25%高い使用荷重（W.L.L.）を提供します。淬火・焼戻し処理を施した合金鋼製で、引張強度、疲労耐性、衝撃・摩耗性能が向上しており、繰り返しの揚重サイクルに対応します。
導入
EN818-2 Grade 100吊りチェーンは熱処理（焼入れ・焼戻し）され、繰り返し荷重や動的荷重に対する機械的特性を高めています。Grade 80チェーンに比べ同サイズで高いW.L.L.を実現し、取り扱い性の向上や同等荷重でのスリング重量低減に寄与します。
用途
- チェーンスリング組立
- クレーン揚重システム
- オフショア揚重作業
- 産業用リギング
- 重機取り扱い
- 建設現場の揚重用途
EN818-2 ショートリンク構造
EN818-2ショートリンクの要件に基づき製造：ピッチの校正、内幅の管理、寸法精度により荷重分布を最適化し、揚重部品との安定したかみ合いを維持して異常な動きを低減します。
Grade 80より約25%高い容量
Grade 100チェーンは同径のGrade 80より約25%高いW.L.L.を提供し、部品を大きくせずに高い揚重能力を実現し、スリング効率を改善します。
焼入れ・焼戻しによる性能
管理された焼入れ・焼戻し処理により、引張強度、疲労耐性、衝撃耐性が未処理の炭素鋼チェーンより向上します。典型的な使用条件は引張荷重、動的衝撃荷重、繰り返し疲労サイクル、リンク間の摩耗接触などです。
表面処理オプション
利用可能な仕上げ：
- 無塗装（Self color）
- 研磨
- 黒染め
- 塗装
- プラスチックコーティング
- 電気亜鉛めっき
- 溶融亜鉛めっき（HDG）
溶融亜鉛めっきはオフショア、海洋、屋外用途で耐食性を向上させます；電気亜鉛めっきは中程度の環境向けに均一な亜鉛層を提供します；黒染めは屋内システムでの潤滑保持に有利です。
製品識別とトレーサビリティ
各チェーンには等級表示、製造者ID、生産ロットが刻印され、検査、保守記録および品質管理の追跡をサポートします。
適合性
マスターリンク、連結リング、短縮用クラッチ、スリングフック、マルチレッグチェーンスリングなど、Grade 100 の吊り具コンポーネントとの併用に適しています。組立内の全コンポーネントはEN818に従いW.L.L.を維持するためGrade 100で統一する必要があります。
安全係数と試験
天井吊り用途で最低安全係数4:1で設計されています。生産ロットは一般に載荷試験、破断試験、溶接検査、硬さ検査、寸法検査を行いEN818-2適合を確認します。
パラメータ（サイズ / 容量）
- 6x18 | 内部最小 a 7.5 | 外部最大 b 21 | W.L.L (ton) 1.4 | 試験荷重 (kN) 35.3 | 最小破断荷重 (kN) 56.5 | 重量 (kg/m) 0.79
- 7.1x21 | 9 | 24.5 | 2 | 49.5 | 79.1 | 1.1
- 8x24 | 10 | 28 | 2.5 | 62.8 | 101 | 1.4
- 9x27 | 11 | 30.6 | 3.2 | 79.5 | 127 | 1.8
- 10x30 | 12.5 | 35 | 4 | 98.1 | 157 | 2.2
- 11.2x34 | 14.5 | 37.5 | 4.8 | 119 | 190 | 2.7
- 12x36 | 15 | 42 | 5.8 | 141 | 226 | 3.1
- 13x39 | 16.3 | 46 | 6.8 | 166 | 265 | 3.8
- 14x42 | 18 | 49 | 7.9 | 193 | 308 | 4.4
- 16x48 | 20 | 56 | 10 | 251 | 402 | 5.7
- 18x54 | 23.7 | 63.2 | 13 | 318 | 509 | 7.3
- 20x60 | 25 | 70 | 16 | 393 | 628 | 9
- 22x66 | 28 | 77 | 19 | 475 | 760 | 10.9
規格と保守
EN818-2 Grade 100 ショートリンク規格に基づき製造。試験は載荷試験、破断試験、溶接検査、硬さ検査、寸法検査を含みます。保守推奨：伸び、亀裂、腐食、変形、異常摩耗を定期検査し、損傷したチェーンは直ちに揚重用途から除外してください。
技術仕様
- 規格: EN818-2（ショートリンク吊りチェーン）
- Grade: Grade 100 (G100)
- 材質: 焼入れ焼戻し合金鋼
- 安全係数: 天井吊り用途で最低4:1
- 典型的刻印: 等級、製造者ID、生産ロット
- 利用可能な表面処理: 無塗装 (Self color)、研磨、黒染め、塗装、プラスチックコーティング、電気亜鉛めっき、溶融亜鉛めっき
- 一般的な試験: 載荷試験、破断試験、溶接検査、硬さ検査、寸法検証
- 用途: チェーンスリング、クレーンによる揚重、オフショアリギング、重工業の取り扱い、マルチレッグスリング
