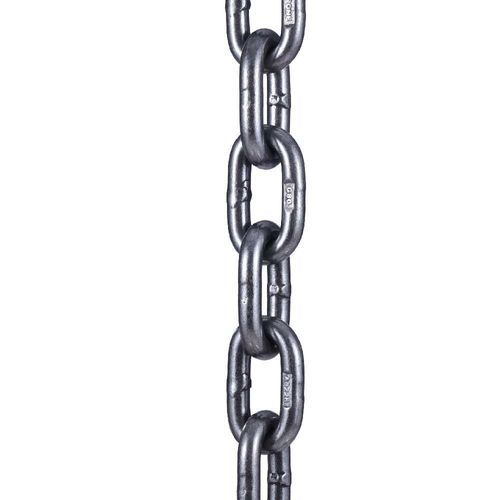

合金製引き上げチェーン Grade 80

固定耐腐食性亜鉛めっき

製品説明
Grade 80 トウチェーンは、熱処理された合金鋼製チェーンで、高強度が要求される吊り上げ（オーバーヘッドリフティング）、固定（タイダウン）、牽引用途向けに設計されています。オーバーヘッドリフティングに適した等級（Grade 80、Grade 100、Grade 120）の中で最も経済的な選択肢です。製造工程での検査を実施しており、NACM、ASTM、OSHA の仕様を満たすか超えます。フルドラム、ハーフドラム、フィート単位でのカット、タイダウンアセンブリで提供可能です。Grade 80 のリフティングスリングも取り扱いがあります。

特長と利点

• 高品質な合金鋼製
• 強度と伸び特性を最大化する誘導加熱処理
• 仕上げ：ブラックアーマーコート（規格に基づく電気亜鉛めっき参照）
• NACM および ASTM 規格に適合または上回る
• オーバーヘッドリフティングに承認

パラメータ
チェーン等級：NACM と ASTM はチェーンを等級で分類します。等級が高いほど同じサイズのチェーンで許容作業荷重が大きくなります。
許容作業荷重（WLL）： 損傷のない直線のチェーンに直接張力として適用すべき最大作業荷重。
プルーフテスト： 製造時に適用される最小引張力で、製造上の整合性試験であり、設計やサービスの基準として使用してはなりません。
最小破断荷重： 製造時の試験でチェーン試料が破断した最小荷重。サービスの保証値ではありません。
オーバーヘッドリフティング： 荷重が人員や財産の上方に吊り上げられ、荷下ろし時に放落の危険がある作業。

技術表
チェーンサイズ（インチ） | チェーンサイズ（mm） | WLL（lbs） | 1フィート当たり重量（lbs） | 材料サイズ（インチ） | 内部長さ（インチ） | 内部長さ（mm） | 内部幅（インチ） | 内部幅（mm）
9/32" | 9 | 3,500 | 0.72 | 0.28" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 4,500 | 1.06 | 0.33" | 1.02" | 26 | 0.48" | 12
3/8" | 10 | 7,100 | 1.50 | 0.40" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 12,000 | 2.61 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 18,100 | 3.61 | 0.63" | 1.93" | 19 | 0.92" | 23
3/4" | 20 | 28,300 | 6.21 | 0.79" | 2.36" | 60 | 1.02" | 26
7/8" | 22 | 34,162 | 7.17 | 0.87" | 2.60" | 66 | 1.14" | 29
1" | 26 | 47,606 | 10.4 | 1.02" | 3.07" | 78 | 1.34" | 34
1-1/4" | 32 | 72,300 | 15.5 | 1.25" | 3.50" | 89 | 1.75" | 44

規格
名称：Grade 80 Alloy Steel NACM96 Standard Electro Galvanized Tow Link Chain
MOQ：100 メートル
パッケージ：カートン＋スチールパレット

仕様（技術仕様）

• 材質：高品質合金鋼（Grade 80 合金）
• 熱処理：強度と伸びを最大化する誘導加熱処理
• 仕上げ：ブラックアーマーコート（規格に記載の電気亜鉛めっき）
• 規格・承認：NACM、ASTM、OSHA の仕様を満たすか上回る；オーバーヘッドリフティングに承認
• 提供形態：フルドラム、ハーフドラム、フィート単位カット、タイダウンアセンブリ、および関連する Grade 80 リフティングスリング
• チェーンサイズ範囲：9/32" ～ 1-1/4"（約 9 mm ～ 32 mm）
• WLL 範囲：3,500 lbs ～ 72,300 lbs（サイズにより異なる）
• 典型的な 1 フィート当たり重量：0.72 lbs ～ 15.5 lbs
• 最小注文数量：100 メートル
• 梱包：カートン＋スチールパレット
