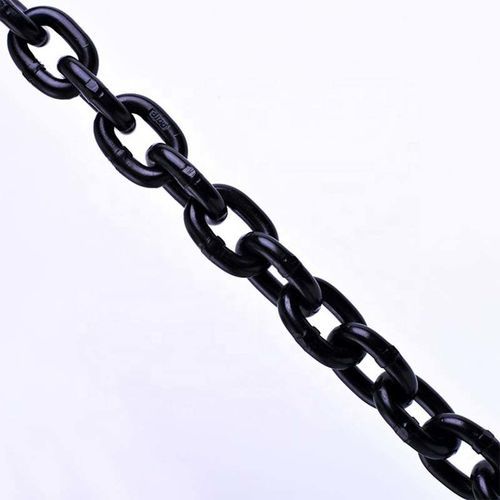

スチール製引き上げチェーン Grade 100合金製高強度鋼激しい使用に耐える
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- スチール製, 合金製, 高強度鋼
- その他の特徴
- 高強度, 重荷重用, 激しい使用に耐える
- 長さ
100 m
(328'01" )- 使用荷重
最大: 90,400 lb
(41,004.75 kg)最少: 3,100 lb
(1,406.14 kg)
詳細
概要
Grade 100 Alloy Chainは高品質の合金鋼で製造されています。製造工程全体で検査が行われ、すべてのGrade 100チェーンは使用荷重限度（WLL）の2倍でのプルーフテスト（proof test）を実施しています。最小破断強度はWLLの4倍以上です。当社のGrade 100チェーンはOSHA、各国規制、NACM、ASTMの規格要件を満たすか上回ります。証明書は無償で提供可能です。
導入
Grade 100合金チェーンは、オーバーヘッドリフティング（架空荷重の吊り上げ）の厳しい要件に対応するために設計されました。高強度の合金鋼製であり、同寸法のGrade 80チェーンと比較して約20%のWLL向上があり、必要な作業荷重に応じてチェーン断面を小さくできます。Grade 100チェーンはGrade 10、System 10、Spectrum 10とも呼ばれ、オーバーヘッドリフティングに適合しています。
パラメータ
技術表
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32″ | 6 | 3,100 | 0.54 | 0.25″ | 0.71″ | 18 | 0.38″ | 7.95
9/32″ | 7 | 4,300 | 0.73 | 0.275″ | 0.88″ | 22 | 0.41″ | 10
5/16″ | 8 | 5,700 | 1.06 | 0.330″ | 1.02″ | 26 | 0.49″ | 13
3/8″ | 10 | 8,800 | 1.52 | 0.397″ | 1.22″ | 31 | 0.57″ | 14
1/2″ | 13 | 15,000 | 2.72 | 0.52″ | 1.56″ | 40 | 0.75″ | 20
5/8″ | 16 | 22,600 | 3.72 | 0.63″ | 1.93″ | 49 | 0.92″ | 23
3/4″ | 20 | 35,300 | 5.78 | 0.787″ | 2.44″ | 62 | 1.008″ | 25
7/8″ | 22 | 42,700 | 7.32 | 0.866″ | 2.59″ | 65 | 1.161″ | 29
1″ | 26 | 59,700 | 10.21 | 1.024″ | 3.07″ | 78 | 1.378″ | 35
1 1/4″ | 32 | 90,400 | 15.45 | 1.26″ | 3.78″ | 96 | 1.69″ | 43
規格
特長 / 技術仕様
Grade 100 Alloy Chainは高品質の合金鋼で製造されています。製造工程全体で検査が行われ、すべてのGrade 100チェーンは使用荷重限度（WLL）の2倍でのプルーフテスト（proof test）を実施しています。最小破断強度はWLLの4倍以上です。当社のGrade 100チェーンはOSHA、各国規制、NACM、ASTMの規格要件を満たすか上回ります。証明書は無償で提供可能です。
導入
Grade 100合金チェーンは、オーバーヘッドリフティング（架空荷重の吊り上げ）の厳しい要件に対応するために設計されました。高強度の合金鋼製であり、同寸法のGrade 80チェーンと比較して約20%のWLL向上があり、必要な作業荷重に応じてチェーン断面を小さくできます。Grade 100チェーンはGrade 10、System 10、Spectrum 10とも呼ばれ、オーバーヘッドリフティングに適合しています。
パラメータ
- チェーンの等級: NACM（National Association of Chain Manufacturers）およびASTMはチェーンを等級別に分類します。等級が高いほど同じサイズでのWLLが大きくなります。
- 使用荷重限度（WLL）:（定格容量）損傷のない直線状のチェーンに直接引張で適用すべき最大作業荷重です。
- プルーフテスト（Proof Test）:（製造試験力）製造時に引張方向で段階的に増加する力を加えた際の最小引張力です。これらは製造時の健全性確認試験であり、設計や使用の基準としては用いません。
- 最小破断強度: 製造時の試験で、増加する引張力によりチェーンが破断した最小の力です。破断強度値はメーカーの受入試験であり、設計や使用の基準にはできません。
- オーバーヘッドリフティング: 自由に吊り下げられた荷重を、人身事故や物的損害を引き起こす可能性のある位置まで持ち上げる作業です。
技術表
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32″ | 6 | 3,100 | 0.54 | 0.25″ | 0.71″ | 18 | 0.38″ | 7.95
9/32″ | 7 | 4,300 | 0.73 | 0.275″ | 0.88″ | 22 | 0.41″ | 10
5/16″ | 8 | 5,700 | 1.06 | 0.330″ | 1.02″ | 26 | 0.49″ | 13
3/8″ | 10 | 8,800 | 1.52 | 0.397″ | 1.22″ | 31 | 0.57″ | 14
1/2″ | 13 | 15,000 | 2.72 | 0.52″ | 1.56″ | 40 | 0.75″ | 20
5/8″ | 16 | 22,600 | 3.72 | 0.63″ | 1.93″ | 49 | 0.92″ | 23
3/4″ | 20 | 35,300 | 5.78 | 0.787″ | 2.44″ | 62 | 1.008″ | 25
7/8″ | 22 | 42,700 | 7.32 | 0.866″ | 2.59″ | 65 | 1.161″ | 29
1″ | 26 | 59,700 | 10.21 | 1.024″ | 3.07″ | 78 | 1.378″ | 35
1 1/4″ | 32 | 90,400 | 15.45 | 1.26″ | 3.78″ | 96 | 1.69″ | 43
規格
- Standard: Grade 100 Alloy Chain
- MOQ: 100メートル
- 梱包: カートン + スチールパレット
特長 / 技術仕様
- Brand: TOPONE CHAIN
- 商標（型番）: Grade 100 Alloy Chain
- 材質: 高強度合金鋼
- プルーフテスト: 100% proof tested; proof test レベル = 2× WLL（製造時試験）
- 最小破断強度: 最低 4× WLL
- 規格 / 認証: OSHA、NACM、ASTM の仕様を満たすか上回る
- 用途: オーバーヘッドリフティング用に設計・承認済み
- 性能上の利点: 同等のGrade 80チェーンに対して約20%のWLL向上
- 別名: Grade 10、System 10、Spectrum 10
- 代表的なサイズとWLL: 詳細は上記の技術表を参照
- MOQと梱包: 最小注文100メートル；カートン + スチールパレットで梱包
