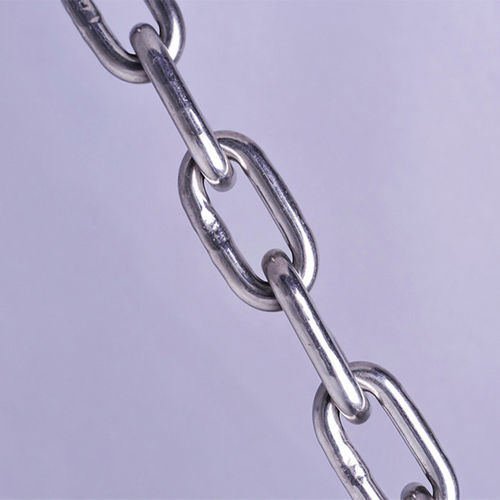

牽引用チェーン ASTM Grade 43

炭素鋼製ポリッシュスチール製溶融亜鉛メッキ鋼製

概要
ASTM Grade 43 High Test チェーンは、産業および一般用途向けの汎用チェーンです。仕上げは研磨、溶融亜鉛めっき、亜鉛塗装が選択可能。長リンク（NACM）と短リンク（ASTM 80）設計を用意し、強度定格は同一です。

導入
低炭素鋼製のASTM Grade 43 High Testチェーンは、農業、林業、けん引、入れ替え（スイッチング）、一般産業用途に適します。長リンク（NACM）は内長が長く、重量とコストを削減しますが、短リンク（ASTM 80）と同じ使用荷重限度を維持します。使用荷重、試験荷重、最小破断荷重は各公称サイズごとに指定されています。

公称チェーンサイズ表
公称サイズ | 材料径 (mm) | 材料径 (in) | WLL (lbs) | 試験 (lbs) | 最小破断 (lbs) | 内長 (mm) | 内幅 (mm)
1/4" | 7.0 | 0.276 | 2,600 | 3,900 | 7,800 | 31.5 | 9.8
5/16" | 8.7 | 0.343 | 3,900 | 5,850 | 11,700 | 32.8 | 11.2
3/8" | 10.3 | 0.406 | 5,400 | 8,100 | 16,200 | 35.0 | 14.0
1/2" | 13.5 | 0.531 | 9,200 | 13,800 | 27,600 | 45.5 | 18.2
3/4" | 20.0 | 0.787 | 20,200 | 30,300 | 60,600 | 70.0 | 25.0

パラメータ（サイズ / 寸法 / 荷重 / 1m当たり重量）
サイズ (mm) | D (mm) | 内長 A (mm) | 外幅 B (mm) | 使用荷重 (kg) | 試験荷重 (N) | 破断荷重 (N) | 1m当たり重量 (kg)
3 | 0.5 | 26 | 12 | 55 | 1050 | 3200 | 0.15
5 | 0.5 | 35 | 20 | 160 | 3150 | 10000 | 0.43
8 | 0.5 | 52 | 32 | 400 | 8000 | 25000 | 1.10
12 | 1.0 | 78 | 48 | 940 | 18800 | 56500 | 2.55
20 | 1.0 | 120 | 75 | 2500 | 50000 | 160000 | 7.00

規格および梱包
規格：ASTM Grade 43、ASTM 80（ショートリンク）、NACM（ロングリンクオプション）。最小発注数量：100メートル。梱包：カートン＋スチールパレット（大量注文時）。

種類と仕上げに関する注意

• 材質：低炭素鋼。
• 利用可能な仕上げ：研磨、溶融亜鉛めっき、亜鉛塗装、電気めっき亜鉛。
• リンクの種類：長リンク（NACM）および短リンク（ASTM 80）；強度定格は同一；長リンクは重量を節約します。
• 主な用途：農業、林業、トレーリング、入れ替え、建設および一般産業。

特長 / 技術仕様

• 製品名/シリーズ：ASTM Grade 43 High Test チェーン。
• 公称サイズ：1/4"–7/8"（インペリアル）および3–32 mm（メトリック）、完全な寸法は表を参照。
• 荷重データ：使用荷重限度、試験荷重、最小破断力をサイズごとに規定。
• 1m当たり重量と内寸は各サイズごとに提供。
• MOQ：100メートル；標準梱包：カートン＋スチールパレット。
