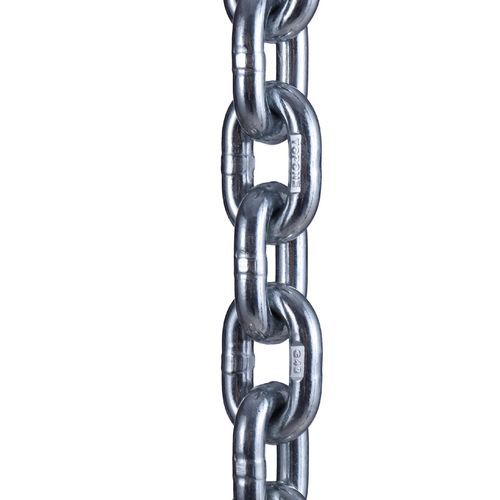

亜鉛めっきハンドリングチェーン Grade 43

両端フック付き亜鉛めっき高強度

製品概要
Grade 43 バインダーチェーン、電気亜鉛めっき仕上げ、半ドラム供給。電気的に溶接されたリンク；仕上げは電気亜鉛めっき（素地色）。NACMおよびASTM規格（A391 & A413）を満たすか上回ります。高い強度対重量比。頭上吊り上げ（オーバーヘッドリフティング）には使用しないでください。公表された作業荷重（WLL）を決して超えないでください。プルーフテスト済み、認証済みです。

導入
Grade 43 チェーンは、Proof Coil（Grade 30）より高い引張強度を持つ高強度鋼のバインダーチェーンです。一般的な用途は牽引、バインダー/固定、丸太搬出など、より高い作業荷重が必要な場面です。Grade 43 バインダーチェーンは両端にクリービス（clevis）グラブフックが付属します。人員や頭上吊り用途での使用は許可されていません。

パラメータ

• チェーン等級：NACM & ASTM 等級（A391 & A413）。等級が高いほど同径でより高い作業荷重を得られます。
• 作業荷重（WLL）：公称容量；損傷のない直線状のチェーンに直接張力としてかけられる最大作業荷重。
• プルーフテスト：製造時の検査力；製造中に制御された増加下で適用される最小引張力。検証用であり、設計値ではありません。
• 最小破断力：引張試験中に破断が確認された最小力。サービス／設計保証値ではありません。
• 頭上吊り上げ：落下が人身や財産に危害を及ぼす可能性のある自由落下荷重を懸垂させる吊り上げ。Grade 43 は頭上吊りには不適です。

技術表
Size MM | D +/-MM | Inside Length A MM | A +/-MM | Outside Width B MM | B +/-MM | Working Load KG | Test Load N | Breaking Load N | Weight Per M KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

規格
名称：Grade 43 チェーン 電気亜鉛めっき 半ドラム。最小発注量：100メートル。梱包：カートン＋スチールパレット。

特徴 / 技術仕様

• 製品：Grade 43 バインダーチェーン、電気亜鉛めっき仕上げ、半ドラム供給。
• 構造：電気的溶接チェーン；仕上げは素地色（電気亜鉛めっき）。
• 規格適合：NACM および ASTM（A391 & A413）に適合または上回ります。
• 用途注記：高い強度対重量比；頭上吊り上げには非対応；バインダー／牽引用途向けに各端にクリービスグラブフックが付属。
• 品質：プルーフテスト済み、認証済み；技術表にサイズ別の試験および破断荷重を明記。
• 最小注文量：100メートル。
• 梱包：カートン＋スチールパレット。
