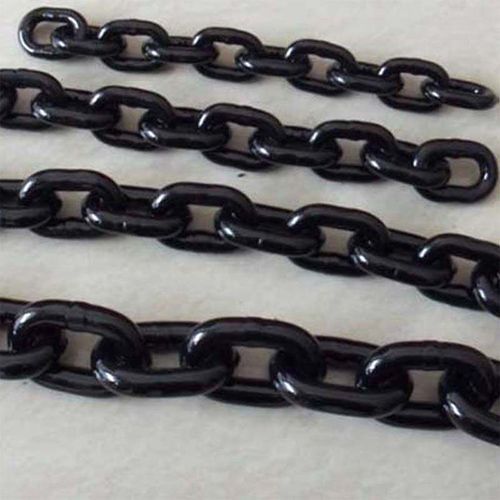

コーディング塗料製引き上げチェーン ASTM Grade 80

スチール製溶融亜鉛メッキ鋼製鋼鉄合金製

製品概要
Grade 80 揚重用チェーンは高品質な合金鋼で製造され、頭上での揚重用途を想定しています。標準仕上げは黒色の塗装（ブラックアーマーコート）で、電気亜鉛めっき、粉体塗装、溶融亜鉛めっき、Silver Shield などの仕上げも対応可能です。

特長と利点

• 高品質合金鋼を使用し、安定した機械的特性を確保
• 特別な誘導加熱処理により強度を最大化し、伸び特性を向上
• 標準は黒色仕上げで、仕上げの選択肢を提供
• NACM および ASTM 規格に適合または上回る品質
• 適用規格に従って使用することで頭上での揚重に適合・認定

パラメータ

• チェーン等級：NACM（National Association of Chain Manufacturers）および ASTM により等級で分類されます。等級が高いほど同じサイズのチェーンで許容荷重が大きくなります。
• 使用荷重（WLL）： 損傷のない直線状のチェーンに直接張力として適用すべき最大の作業荷重。
• プルテスト（Proof Test）： 製造時に品質管理として適用される最小引張力。プルテスト値は製造上の検査であり、使用設計の基準とはなりません。
• 最低破断力： テスト中にチェーン試料が破断した最小の力。破断力は受入試験の結果であり、使用設計値として用いてはなりません。
• 頭上での揚重： 自由に懸垂した荷重を、人身傷害や物的損害を引き起こす可能性のある位置まで持ち上げる作業。

チェーン寸法表（行ごとの値）
チェーンサイズ（inch） | チェーンサイズ（mm） | 使用荷重（lbs） | 1フィート当たりの重量（lbs） | 素材径（inch） | 内長（inch） | 内長（mm） | 内幅（inch） | 内幅（mm）
9/32" | 7 | 3,500 | 0.72 | 0.28" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 4,500 | 1.06 | 0.33" | 1.02" | 26 | 0.48" | 12
3/8" | 10 | 7,100 | 1.50 | 0.40" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 12,000 | 2.61 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 18,100 | 3.61 | 0.63" | 1.93" | 19 | 0.92" | 23
3/4" | 20 | 28,300 | 6.21 | 0.79" | 2.36" | 60 | 1.02" | 26
7/8" | 22 | 34,162 | 7.17 | 0.87" | 2.60" | 66 | 1.14" | 29
1" | 26 | 47,606 | 10.4 | 1.02" | 3.07" | 78 | 1.34" | 34
1-1/4" | 32 | 72,300 | 15.5 | 1.25" | 3.50" | 89 | 1.75" | 44

規格

• 名称：ASTM Grade 80 Chain
• 最小発注量（MOQ）： 100 メートル
• 梱包： カートン + スチールパレット

技術仕様

• 製品：ASTM Grade 80 Chain
• 材料：高品質合金鋼
• 熱処理：強度と伸び特性を最大化する特別な誘導加熱処理
• 標準仕上げ：黒色塗装
• その他の仕上げ：電気亜鉛めっき；粉体塗装；溶融亜鉛めっき；Silver Shield
• 規格：NACM & ASTM の要件に適合またはそれ以上
• 適用：頭上での揚重に適合
• MOQ：100 メートル
• 梱包：カートン + スチールパレット
• 詳細なチェーンサイズ、WLL、重量は上記のチェーン寸法表を参照
