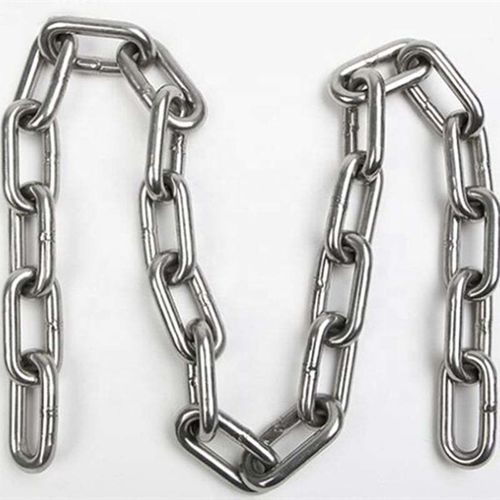

アンカー用チェーン Windlass Grade 30

牽引用スチール製炭素鋼製

製品概要
Windlass Grade 30、5ガロンペール入りチェーン。電子溶接されたプルーフコイルチェーンで、耐腐食性のため熱浸亜鉛めっき仕上げ。NACMおよびASTM規格に適合またはそれ以上。頭上での荷役（オーバーヘッドリフティング）には使用しないでください。公表された許容作業荷重（WLL）を超えないでください。

導入
Grade 30のプルーフコイルチェーンは低炭素鋼で製造され、一般用途向けのチェーンです。小型艇の係留・アンカー用途、農業、丸太けん引、トウ（牽引）チェーン、スイッチチェーンなどに適しています。

注意

• 頭上での荷役には使用しないでください。
• 許容作業荷重（WLL）を超えないでください。

パラメータ（定義）

• チェーンの等級：NACM（National Association of Chain Manufacturers）およびASTM（American Society for Testing and Materials）はチェーンを等級で分類します。同じ寸法のチェーンでも等級が高いほど許容作業荷重が大きくなります。
• Working Load Limit（WLL）： 損傷のない直線状のチェーンに直接引張りで加えてよい最大の作業荷重です。
• プルーフテスト（Proof Test）： 製造時に増加する引張力で加えられる最小の引張力。製造上の整合性を確認する試験であり、サービス設計の基準として使用してはなりません。
• 最低破断荷重： 製造試験で増加する引張力によりチェーンが破断した最小の力。破断荷重値は受入試験の属性であり、サービス条件に対する保証ではありません。
• 頭上荷役（Overhead Lifting）： 自由に吊り下げられた荷重を、人身または財産に損害を与える可能性のある位置まで持ち上げる作業。Grade 30はこの用途には適していません。

表 — チェーンの寸法と容量
Wire Dia. (In.) | Inside Length (Nom.) | Inside Width (Min.) | Feet Per Pail | Net Wt. (Lbs.) | WLL Lbs. | Trade Size (In.)
0.279 | 1.000 | 0.507 | 141 | 106 | 1,300 | 1/4
0.342 | 1.100 | 0.507 | 92 | 103 | 1,900 | 5/16
0.404 | 1.230 | 0.620 | 63 | 101 | 2,650 | 3/8
0.512 | 1.500 | 0.820 | 36 | 94 | 4,500 | 1/2

規格と梱包

• 標準：Windlass Grade 30 5 Gallon Pail of Chain Domestic Proof Coil ISO
• 最小発注量（MOQ）：100メートル
• 梱包：カートン＋スチールパレット

仕様 / 技術特性

• 製品ファミリー：Windlass（Grade 30 プルーフコイルチェーン）
• 構造：電子溶接されたプルーフコイルチェーン
• 材質：低炭素鋼
• 仕上げ：耐腐食のため熱浸亜鉛めっき
• 規格適合：NACMおよびASTM規格に適合またはそれ以上
• 想定用途：小型艇のアンカー・係留、農業、丸太けん引、トウ（牽引）やスイッチチェーン（汎用）
• 制限：頭上荷役には使用不可；公表された許容作業荷重（WLL）を超えないこと
• 利用可能な規格寸法と対応するWLLおよび重量：上表参照
• MOQ：100メートル
• 梱包：カートンおよびスチールパレット
