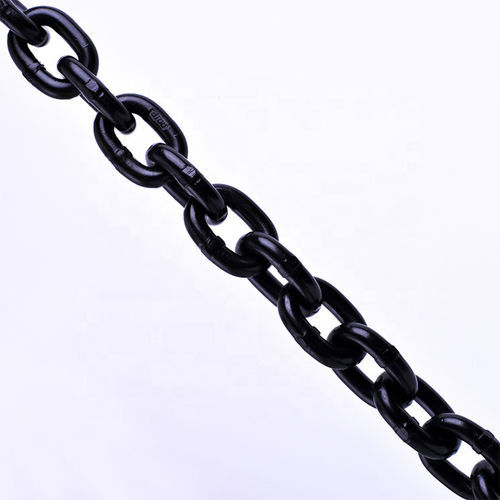

スチール製引き上げチェーン Grade 100

合金製高強度鋼高強度

製品概要
13 mm Grade 100 吊上げチェーンは、高強度合金鋼で製造されています。各13 mm Grade 100チェーンは製造工程で作業荷重限度（WLL）の2×でプルーフテストされ、最小破断強度は4× WLLです。これらのチェーンはOSHA、政府、NACM、ASTMの仕様を満たすか上回ります。証明書はご要望に応じて発行可能です。

導入
13 mm Grade 100チェーンはオーバーヘッドリフティング（吊上げ）用途向けに設計されています。同等のGrade 80チェーンと比較して、Grade 100は約20%高いWLLを提供し、同じ荷重に対してチェーン寸法を小さくできます。Grade 10、System 10、Spectrum 10とも呼ばれ、オーバーヘッドリフティングに承認されています。

パラメータ

• チェーンの等級： NACMおよびASTMは等級でチェーンを分類します。等級が高いほど同一サイズでのWLLが高くなります。
• 作業荷重限度 (WLL)： 損傷のない直線状のチェーンに直接引張で適用できる最大作業荷重です。
• プルーフテスト： 製造時に連続的に増加する引張力を加える試験で、製造の整合性を確認する目的で行われ、使用時の設計基準としては使用しません。
• 最小破断強度： 破壊試験で記録された最小引張力。製造受入れ指標であり、設計基準ではありません。
• オーバーヘッドリフティング： 物体が落下した場合に人身または財産への損害が生じる可能性のある位置まで荷を持ち上げる作業を指します。

技術データ表
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

基準

• Standard： 13mm Grade 100 Chains
• MOQ： 100 Meters
• 梱包： カートン + スチールパレット

技術仕様

• シリーズ: Grade 100 Chain
• 商用名: 13mm Grade 100 Chains
• 材質: 高強度合金鋼
• 2× WLLでプルーフテスト済み
• 最小破断強度: 4× WLL (メーカー試験)
• オーバーヘッドリフティング用途に承認
• WLL: 上記技術表に示す値 (lbs)
• 重量（/ft）: 上記技術表に示す値 (lbs)
• 内長/内幅および材質寸法: 上記技術表に示す値 (inches/mm)
• 性能メモ: 同等のGrade 80チェーンに対して約20%のWLL増
• 別名: Grade 10, System 10, Spectrum 10
• 認証: 試験および証明書を提供可能
• MOQ: 100 Meters; 梱包: カートン + スチールパレット
