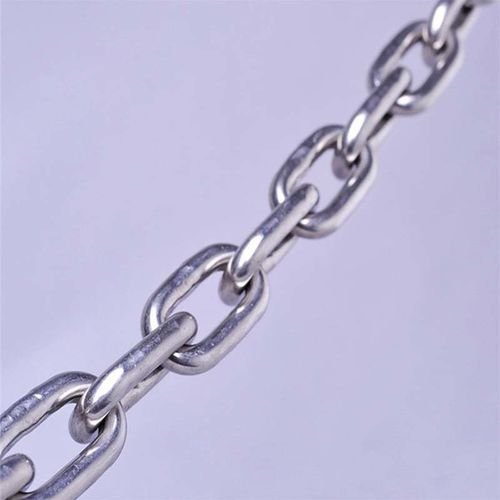

牽引用チェーン Grade 30

鋼炭素鋼製亜鉛めっき

製品概要
グレード30プルーフコイルチェーン。低炭素鋼製。最小破断荷重（ult. breaking load）は概ね使用荷重限度（WLL）の4倍。製造時に使用荷重限度の2倍でプルーフテスト（証明書付）を実施。仕上げ：素地（self-colored）または亜鉛めっき（galvanized）。

導入
グレード30プルーフコイルチェーンは、農業用途、丸太用チェーン、牽引用チェーン、切替チェーンなどの非オーバーヘッド用途向けの汎用チェーンです。NACM/ASTMのクラス30の規格に準拠して製造され、産業・農業用途向けに連続長で供給されます。

注意

• 頭上での揚重（overhead lifting）には使用しないでください。
• 使用荷重限度（WLL）を超えないでください。

パラメータ
チェーン等級： NACMおよびASTMはチェーンを等級で分類します。グレード30は汎用チェーンで、定められた使用荷重限度を持ちます。

使用荷重限度（WLL）： 傷んでいない直線状のチェーンに直引きで加える最大の作業荷重（定格容量）です。

プルーフテスト： 製造工程で2 × WLLの引張試験を行い生産の健全性を確認します。プルーフテスト値は受入試験用であり、設計基準には使用しないでください。

最小破断荷重： 製造者が測定した最小破断力（約4 × WLL）。破断荷重値は受入試験の属性であり、運用や設計の基準にはなりません。

頭上での揚重： 人員や財産の上に荷重を懸垂するような位置へ持ち上げる作業を指します。本チェーンはその用途の認証を受けていません。

寸法と荷重（選定サイズ）
Size (MM) | D +/- (MM) | Inside Length A (MM) | A +/- (MM) | Outside Width B (MM) | B +/- (MM) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

規格と梱包
Standard: Grade 30 proof coil chain
MOQ: 100 メートル
梱包: カートン + スチールパレット

技術仕様

• 材質：低炭素鋼
• 仕上げ：素地（self-colored）または亜鉛めっき
• プルーフテスト：2 × WLL（製造試験）
• 最小破断荷重：約4 × WLL（製造者の最小値）
• 使用荷重限度（WLL）：損傷のない直線チェーンに対する直引き時の定格容量
• 用途：農業用途、丸太用チェーン、牽引チェーン、切替チェーンなどの汎用チェーン
• 頭上での揚重には適しません
• MOQ：100 メートル
• 梱包：カートン + スチールパレット
