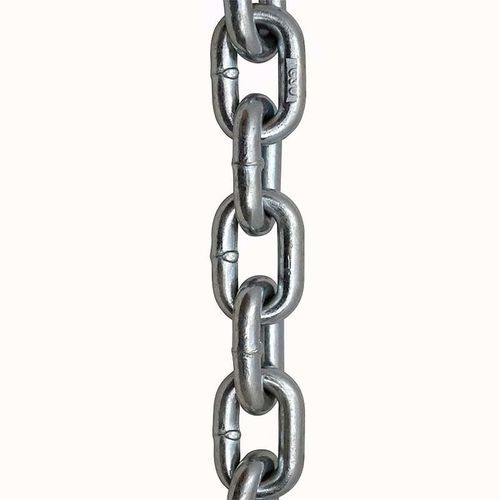

牽引用チェーン Grade 30

炭素鋼製スタンダ－ドリンク溶接

製品概要
グレード30 プルーフコイルチェーン 自然色（レギュラーリンク）。電子溶接されたプルーフコイルチェーン。仕上げは自然色。NACMまたはASTM規格に適合またはそれ以上。頭上での揚重には使用しないでください。公表された使用荷重を絶対に超えないでください。

導入
グレード30のプルーフコイルチェーンは低炭素鋼で製造され、農業、丸太用チェーン、けん引用チェーン、切替チェーンなどの一般用途に適したチェーンです。

注意
頭上での揚重には使用しないでください。使用荷重（WLL）を超えないでください。

パラメータ

• チェーン等級：NACM（National Association of Chain Manufacturers）およびASTM（American Society for Test Materials）の分類
• 使用荷重限度（WLL）：定格容量 — 損傷のない直線のチェーンに直接張力で適用される最大作業荷重
• プルーフテスト：製造時の試験力 — 製造中に適用される最小引張力（設計/サービス用ではない）
• 最小破断強度：メーカーの受入試験結果（サービス/設計保証ではない）
• 頭上揚重：本製品では許可されていません（荷重が落下した場合に傷害や物的損害を引き起こす可能性がある揚重）

技術表
チェーンサイズ（インチ） | チェーンサイズ（mm） | 使用荷重限度（lbs） | 1フィート当たり重量（lbs） | 材料直径（in） | 内長（in） | 内幅（in）
1/8" | 3.17 | 400 | 0.21 | 0.16" | 0.90" | 0.27"
3/16" | 5.5 | 800 | 0.37 | 0.210" | 0.95" | 0.39"
1/4" | 7 | 1,300 | 0.59 | 0.257" | 1.02" | 0.50"
5/16" | 8 | 1,900 | 1.00 | 0.330" | 1.15" | 0.49"
3/8" | 10 | 2,650 | 1.45 | 0.397" | 1.30" | 0.60"
1/2" | 13 | 4,500 | 2.64 | 0.520" | 1.56" | 0.81"
5/8" | 16 | 6,900 | 3.93 | 0.630" | 1.87" | 1.00"
3/4" | 20 | 10,600 | 5.43 | 0.781" | 2.61" | 1.02"
7/8" | 22 | 12,800 | 7.64 | 0.904" | 2.57" | 1.26"
1" | 26 | 17,900 | 10.10 | 1.032" | 2.90" | 1.435"

規格と梱包
規格：Grade 30 Proof Coil Self Color (Regular Link)。最小発注量（MOQ）：100メートル。梱包：カートン＋スチールパレット。

特徴 / 技術仕様

• 商品名：Grade 30 Proof Coil Chain Self Color (Regular Link)
• グレード：Grade 30
• 材料：低炭素鋼
• 溶接：電子溶接のプルーフコイルチェーン
• 仕上げ：自然色
• 想定用途：農業、丸太用チェーン、けん引チェーン、切替チェーン（一般用途）
• 不適合用途：頭上での揚重
• 規格適合：NACM / ASTMの分類に適合またはそれ以上
• MOQ：100メートル
• 梱包：カートン＋スチールパレット
