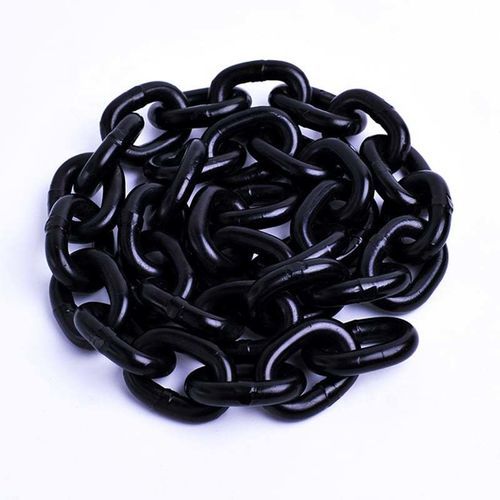

鋼鉄合金製引き上げチェーン Grade 100高強度鋼高強度重荷重用
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- 鋼鉄合金製, 高強度鋼
- その他の特徴
- 高強度, 重荷重用
- 使用荷重
最大: 90,400 lb
(41,004.75 kg)最少: 3,100 lb
(1,406.14 kg)
詳細
概要 16 mm Grade 100 チェーンは高強度合金鋼で製造され、製造工程全体で厳格に試験されています。各16 mm Grade 100 チェーンは作業荷重制限（WLL）の2倍でプルーフテストされ、最小破断強度はWLLの4倍です。本製品は OSHA、NACM、ASTM の該当基準を満たすか上回ります。認定書は要望に応じて無償で提供されます。
導入 16 mm Grade 100 チェーンは、特に上方吊り上げ（オーバーヘッド）用途向けに設計・承認されています。高強度合金製のGrade 100は、同等サイズのGrade 80 チェーンに比べてWLLが約20%向上しており、必要な荷重に応じてチェーンサイズの縮小が可能です。Grade 100 は Grade 10、System 10、Spectrum 10 とも呼ばれます。
パラメータ
表 - チェーンサイズとパラメータ
チェーンサイズ（インチ） | チェーンサイズ（MM） | 作業荷重限度 (lbs) | 1フィート当たり重量 (lbs) | 材料寸法（inch） | 内部長さ（inch） | 内部長さ（mm） | 内部幅（inch） | 内部幅（mm）
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43
規格
技術仕様
導入 16 mm Grade 100 チェーンは、特に上方吊り上げ（オーバーヘッド）用途向けに設計・承認されています。高強度合金製のGrade 100は、同等サイズのGrade 80 チェーンに比べてWLLが約20%向上しており、必要な荷重に応じてチェーンサイズの縮小が可能です。Grade 100 は Grade 10、System 10、Spectrum 10 とも呼ばれます。
パラメータ
- チェーン等級： NACMおよびASTMの分類により等級が決まります。等級が高いほど同じサイズでより高いWLLを提供します。
- Working Load Limit (WLL)： 損傷のない直線のチェーン長さに直接かけてよい最大荷重。
- Proof Test： 製造時に直接引張で適用される試験力。チェーンは2x WLLでプルーフテストされます。プルーフテストの数値は設計や運用の基準として使用しないでください。
- 最小破断強度： 試験中にサンプルが破断する最小の引張力。これらのチェーンでは通常WLLの4倍です。破断強度は製造受入試験であり設計基準ではありません。
- 上方吊り上げ： 自由にぶら下がった荷重を、人や財産に損害を及ぼす可能性のある位置まで持ち上げる作業。Grade 100 チェーンは上方吊り上げに承認されています。
表 - チェーンサイズとパラメータ
チェーンサイズ（インチ） | チェーンサイズ（MM） | 作業荷重限度 (lbs) | 1フィート当たり重量 (lbs) | 材料寸法（inch） | 内部長さ（inch） | 内部長さ（mm） | 内部幅（inch） | 内部幅（mm）
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43
規格
- Standard： 16 mm Grade 100 Chains
- MOQ： 100 メートル
- パッケージ： カートン + スチールパレット
技術仕様
- Brand： TOPONE Chain
- シリーズ / 呼称： Grade 100 Chain
- 材質： 高強度合金鋼
- 設計 / 用途： 上方吊り上げ用途向けに設計・承認
- Proof Test： WLLの2倍でプルーフテスト済み；製造時に100%プルーフテスト実施
- 最小破断強度： 最小破断強度はWLLの4倍
- 性能（対Grade 80）： 同サイズのGrade 80と比較してWLLは約20%向上
- 別名： Grade 10、System 10、Spectrum 10
- 例（16 mm / 5/8")： チェーンサイズ 16 mm；WLL 22,600 lbs；1フィート当たり重量 3.72 lbs；材料寸法 0.63"；内部長さ 1.93"（49 mm）；内部幅 0.92"（23 mm）
- 認証： OSHA、NACM、ASTM の仕様要件を満たすか上回る；認定書は要求に応じて提供
- MOQ： 100 メートル
- パッケージ： カートン + スチールパレット
