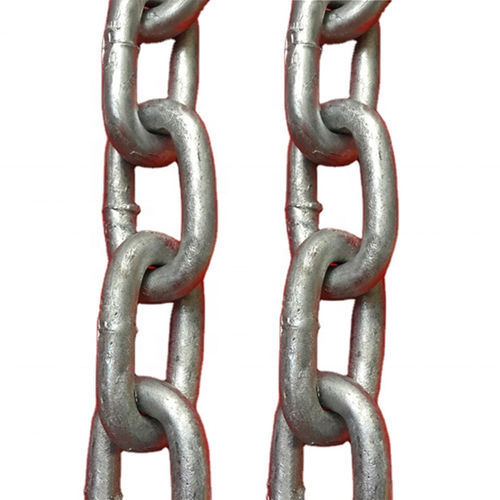

牽引用チェーン Grade 43

スチール製溶融亜鉛メッキ鋼製耐腐食性

製品概要
Grade 43 高強度チェーン、熱間亜鉛めっき仕上げ。低炭素鋼の電子溶接による高強度チェーンで、一般用途向けに設計されています。NACM または ASTM（短リンクは ASTM 80）基準に適合またはそれ以上の性能。頭上での吊り上げ作業には使用しないでください。公表された使用荷重（WLL）を超えないでください。

導入
Grade 43 チェーンは農業、林業、牽引、スイッチチェーン等の汎用用途向けに設計されています。長リンク（NACM）と短リンク（ASTM 80）の両タイプを用意。長リンクは重量とコストを削減しつつ、短リンクと同等の強度評価を維持します。短リンクは柔軟性に優れます。

パラメータ（定義）

• チェーン等級：NACMおよびASTMによる分類。同じサイズのチェーンで等級が高いほどWLLが大きくなります。
• Working Load Limit（WLL）：損傷のないチェーンに直接張力をかけた際の推奨最大荷重。
• Proof Test：製造時に適用する引張試験荷重で、製造上の品質確認のための試験。運用や設計基準として使用してはいけません。
• Minimum Breaking Force：製造試験で破断に至った最小引張力。サービス保証値ではありません。
• Overhead Lifting：落下により人身または財産被害が生じる可能性のある吊り上げ作業。このチェーンはその用途には適合しません。

技術表
チェーン寸法 Inch | チェーン寸法 MM | Working Load Limit (lbs) | 1フィート当たり重量 (lbs) | 材料直径 (in) | 内長 Inch | 内幅 (in)
1/4" | 7 | 2,600 | 0.65 | 0.267" | 1.02" | .50"
5/16" | 8 | 3,900 | 0.93 | 0.319" | 1.15" | .49"
3/8" | 10 | 5,400 | 1.36 | 0.385" | 1.30" | .60"
1/2" | 13 | 9,200 | 2.64 | 0.52" | 1.56" | .81"
5/8" | 16 | 13,000 | 3.93 | 0.63" | 1.87" | 1.00"
3/4" | 20 | 20,200 | 5.42 | 0.781" | 2.61" | 1.02"
7/8" | 22 | 24,500 | 7.76 | 0.904" | 2.57" | 1.26"
1" | 26 | 30,000 | 10.1 | 1.032" | 2.87" | 1.42"

規格と梱包
規格：Grade 43 チェーン、熱間亜鉛めっき仕上げ。最小発注量（MOQ）：100メートル。梱包：カートン＋スチールパレット。

特長 / 技術仕様

• 製品名：Grade 43 Chain Hot Dipped Galvanized Finish
• 材質：低炭素鋼、電子溶接高強度チェーン
• 仕上げ：熱間亜鉛めっき（防食処理）
• 規格：NACM または ASTM（短リンクは ASTM 80 を含む）
• 利用可能なリンクタイプ：長リンク（NACM）および短リンク（ASTM 80）
• 主な用途：農業、林業、牽引、スイッチチェーン（汎用）
• 安全注意：頭上での吊り上げには使用しないこと；公表された WLL を超えないこと
• 最小発注数量：100メートル
• 梱包：カートン＋スチールパレット
