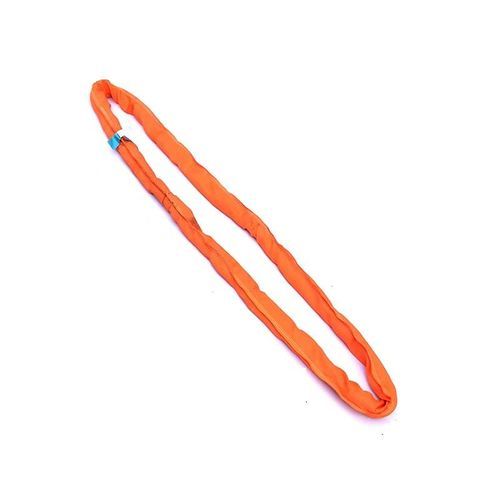

円形スリング PNR-100

テキスタイルエンドレスポリエステル製

製品概要
PNR-100 エンドレスラウンドスリングは、垂直、チョーカー、バスケット吊りに対応する繊維製の吊具です。折りたたみ可能なシームレススリーブが荷姿に密着して表面を保護し、高い耐荷重性を発揮します。サイズ、種類、定格荷重を示す識別タグによりトレーサビリティを確保します。

規格と主な特長

• EN 1492-2およびASME B30.9に準拠。
• 色分けされた許容荷重（WLL）システムで容量を即時識別。
• 許容荷重時の伸び < 3% により安定した吊り上げを実現。
• 安全係数：7:1（EN）または5:1（ASME）。

導入 — ラウンドスリングの設計
PNR-100は、複数のポリエステル高強力糸を平行かつ未撚りで配した内部コアにより荷重を負担します。この構造により全ての繊維に均等なテンションがかかり、柔軟性を維持しつつ高い破断強度を実現します。

材料科学：高強力ポリエステル（PES）
100%高強力ポリエステル製で、多くの酸や油に対する化学的安定性を有し、湿潤時でも強度を保持する低吸湿性を備えます。繊維押出時にUV安定化剤を組み込み、光劣化を抑制しています。

高度な構造による耐久性

• 荷重を負担する縫い目がないシームレス保護スリーブで摩耗を低減。
• 高弾性率のコアにより荷重時の伸びが最小限で位置保持が容易。
• 耐久性のある保護プラスチックスリーブ付識別タグでトレーサビリティを確保。

パラメータ — 許容荷重（WLL）と色コード
バイオレット | 1,000 kg | 800 kg | 2,000 kg | 1,400 kg | スリーブ 40–45 mm
グリーン | 2,000 kg | 1,600 kg | 4,000 kg | 2,800 kg | スリーブ 45–50 mm
イエロー | 3,000 kg | 2,400 kg | 6,000 kg | 4,200 kg | スリーブ 55–60 mm
グレー | 4,000 kg | 3,200 kg | 8,000 kg | 5,600 kg | スリーブ 65–70 mm
レッド | 5,000 kg | 4,000 kg | 10,000 kg | 7,000 kg | スリーブ 75–80 mm
ブラウン | 6,000 kg | 4,800 kg | 12,000 kg | 8,400 kg | スリーブ 85–90 mm
ブルー | 8,000 kg | 6,400 kg | 16,000 kg | 11,200 kg | スリーブ 95–100 mm
オレンジ | 10,000+ kg | 8,000+ kg | 20,000+ kg | 14,000+ kg | スリーブ 110+ mm

技術仕様
コア材質 | 100% 高強力ポリエステル（PES）
スリーブ材質 | 耐久性のある織物ポリエステル（シームレス保護スリーブ）
安全係数 | 7:1（EN 1492-2） / 5:1（ASME B30.9）
伸び | WLL時 < 3%
使用温度 | -40°C〜+100°C（-40°F〜+212°F）
耐薬品性 | 酸、油およびほとんどの溶剤に耐性あり

規格

• EN 1492-2：繊維製スリング — 合成繊維製ラウンドスリング（一般用途）。
• ASME B30.9：スリング — 選定、管理および使用（合成ラウンドスリングに関するセクション）。
• ISO 4878：合成繊維製平織りスリング（機械的特性）。
• ISO 9001：バッチ試験および製造プロセスの文書化による品質管理システム。

試験と品質管理

• 各生産ロットからのサンプルを用いた破壊試験。
• 荷重下での伸び検証により寸法安定性を確認。
• スリーブとタグの外観および寸法検査を実施し、不良を許容しない管理を行う。

安全と保守

• 鋭利なエッジの荷を吊る時はエッジプロテクターや摩耗スリーブを使用すること。
• 使用前点検を行い、内部コア糸が露出している場合は使用を中止すること。
• UV劣化やカビを防ぐため、涼しく乾燥した暗所で保管すること。
• 多くの薬品に耐性はあるが、高濃度アルカリや特殊溶剤への長時間曝露はメーカーの指示を仰ぐこと。

技術データ — 要約

• モデル：PNR-100
• 商品名：PNR-100 Endless Round Sling
• ブランド：TOPONE CHAIN
• コア材質：100% 高強力ポリエステル（PES）
• スリーブ材質：耐久性のある織物ポリエステル（シームレス保護スリーブ）
• 安全係数：7:1（EN） / 5:1（ASME）
• 伸び：WLL時 < 3%
• 使用温度：-40°C〜+100°C（-40°F〜+212°F）
• 耐薬品性：酸、油およびほとんどの溶剤に耐性あり
• EN 1492-2に基づく色コードWLLシステム
