赤外線カメラサーモグラフィーシステム

製品概要

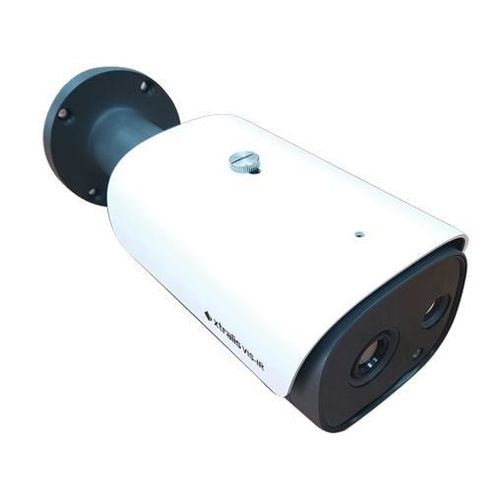

Xtralis VIS-IR Failsafe 熱画像検知器（FTD）は、赤外線（IR）と可視（Visual）のバイスペクトルを備えたエッジデバイスで、従来の煙検知器が機能しない粉じんや煙の多い過酷な産業環境での早期熱・火災検知向けに設計されています。FTDは各種故障状態を継続的に監視し、オンボードのfailsafeリレーで通知します。標準的な消防制御盤（FACP）へ容易に接続でき、検出精度向上のためにIRモードと可視モードを切り替えます。

モデル番号
FTD-2216-S, FTD-4231-S, FTD-8865-S

特長

• バイスペクトルイメージング：IRおよび可視フィード
• オンボード出力：プリアラーム、アラーム、failsafe故障リレー
• センサー解像度：384 x 288 ピクセル
• 検出エリア選択：1x1、3x3、5x5
• 検出温度範囲：-5°C 〜 450°C
• 固定温度および立ち上がり速度（Rate-of-Rise）によるプリアラーム／アラーム
• 3種のレンズ／視野（FOV）オプション
• 入力：1（リセット）
• 状態表示用トリカラー前面LED；リモートLED出力
• 着脱可能なコネクタと端子で簡単接続
• 保護等級：IP66
• 電源：24 VDC
• 車両識別アルゴリズムにより誤報低減
• IRと可視のフィード融合で検出精度を向上
• カメラカバー故障検出と診断機能

用途

• 廃棄物処理・リサイクル施設
• 食品・飲料加工工場
• 産業用生産・保管サイト
• 交通トンネルおよびインフラ

認証

• CNPP

サービスとサポート
VIS-IR Software Management（ViSM）Setup V0.10.0.0 が利用可能です。統合、設定、保守を支援するソフトウェア、マニュアル、設計仕様書、アプリケーションノートが提供されます。

資料（ドキュメントタイトル）

• Xtralis VIS-IR 熱画像検知器 製品概要
• Xtralis VIS-IR 熱画像検知器 技術仕様書
• Xtralis VIS-IR 熱画像検知器 製品ガイド
• Xtralis VIS-IR 熱画像検知器 取付けシート
• Xtralis VIS-IR 熱画像検知器 エンジニアリング仕様
• Xtralis VIS-IR 熱画像検知器 Black Body 応用ノート
• Xtralis VIS-IR 車両識別アルゴリズム 応用ノート
• Xtralis VIS-IR 熱画像検知器 製品パンフレット
• Xtralis VIS-IR 理論スポットサイズ比計算機
• Xtralis VIS-IR 理論スポットサイズ計算機 ユーザーガイド
• ViSM Setup（ソフトウェアパッケージ）
• Xtralis VIS-IR 熱画像検知器 適合宣言書
• Xtralis VIS-IR 熱画像検知器 CNPP 認証書

技術仕様

• イメージング：バイスペクトル（赤外線および可視）
• センサー解像度：384 x 288 ピクセル
• 検出エリアオプション：1x1、3x3、5x5
• 温度範囲：-5°C 〜 450°C
• アラームロジック：固定温度およびRate-of-Rise
• 出力：プリアラーム、アラーム、failsafe故障リレー
• レンズ：3種のレンズ／FOVオプション
• 入力：1（リセット）
• 表示：前面トリカラーLED；リモートLED出力
• 接続性：着脱式コネクタと端子で簡単設置
• 電源：24 VDC
• 保護等級：IP66
• アルゴリズム：車両識別；IR＋可視フィードの融合
• 診断：カメラカバー故障検出
