検出用ガス監視設備

プロセス監視用工業用実験用

概要

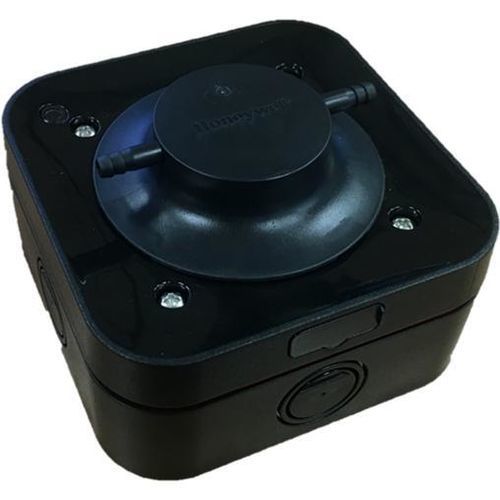

VESDA Sensepoint XCL は、VESDA‑E VEA 吸引システムと併用して早期のガス検知と在室者保護を実現する小口径（マイクロボア）吸引式ガス検知器です。Xtralis と Honeywell Analytics の共同開発製品で、火災リスクの監視や施設のガス監視にも対応します。内蔵の Bluetooth 4.0（BLE）により、モバイルアプリとペアリングして迅速な設置、設定、保守が可能です。

利用可能なセンサーと測定レンジ

• 一酸化炭素（CO）：0–1000 ppm
• 可燃性（CAT）：0–100 % LEL（工場出荷時に CH4 に校正；メタン、 水素、プロパン、エタノール、ブタン、オクタン等を検知）
• 水素（H2）：0–1000 ppm
• 二酸化炭素（CO2）（v/v）：0–5.0 % v/v
• 二酸化炭素（CO2）（ppm）：0–5000 ppm

主な特長

• 工場校正済みセンサーカートリッジ（CAT は CH4 に校正）
• 内蔵アラーム状態 LED
• モバイルアプリ連携のための Bluetooth 4.0（BLE）
• PLC、HVAC、BMS、FACP との統合対応
• 設定可能なリレー出力
• 出力バリエーション：4–20 mA アナログ または RS‑485 Modbus RTU

アクセサリ

• Modbus 版検知器を VESDA Sensepoint 301C ガスコントローラにネットワーク接続し、追加のリレー出力および集中設定／監視を行うオプション

用途

• 住宅ビル
• 商業施設
• 病院・医療施設
• ホテル
• 立体駐車場（地下／密閉）
• 研究室
• ハイテク製造
• 大学・学校
• 化学・製薬施設
• 室内空気質監視
• バッテリールーム
• 燃料貯蔵エリア
• 狭所（閉所）
• 食品・飲料
• 冷凍システム（リーク検知）
• 温室

認証

• 電気安全：EN/UL/IEC61010‑1 に準拠；CSA‑C22.2 No. 61010‑1‑12 認証
• CE – EMC：EN 50270
• 無線：RED、FCC、BT SIG
• その他：UL2075（CO および CH4）、AS 1668.2

製品内容 / 発注情報
本体（センサーカートリッジが事前に装着済み）、ケーブルグランド×2、校正／流量キャップ、フレキシブルアダプタチューブ、VEA マイクロボア配管接続用チューブクリップを同梱。出力は 4–20 mA アナログまたは Modbus RTU の 2 種類から選択可能です。

資料・ドキュメント（入手可能だがリンクなし）
製品ページで参照されるドキュメントには、データシート、設計仕様、アプリユーザーマニュアル、設置マニュアル、クイックスタートガイド、試験ガス機器に関する適用ノート、FAQ、および適用情報のパンフレットが含まれます。

注意
製品画像はベースモデルに含まれないオプションやアクセサリを含む場合があります。製品情報は予告なく変更される場合があります。

技術仕様

• 型式表示：VESDA Sensepoint XCL
• 型番／バリアント（例）：XCL‑VEA‑CO‑RA、XCL‑VEA‑CO‑RM、XCL‑VEA‑CH4‑RA、XCL‑VEA‑CH4‑RM、XCL‑VEA‑H2‑RA、XCL‑VEA‑H2‑RM、XCL‑VEA‑CO2VV‑RA、XCL‑VEA‑CO2VV‑RM、XCL‑VEA‑CO2PP‑RA、XCL‑VEA‑CO2PP‑RM、XCL‑VEA‑CO‑RA‑5、XCL‑VEA‑CH4‑RA‑5、XCL‑VEA‑H2‑RA‑5
• センサー種別とレンジ：CO 0–1000 ppm；CAT 0–100 % LEL；H2 0–1000 ppm；CO2 最大 5.0 % v/v または 最大 5000 ppm
• 出力：4–20 mA アナログ または RS‑485 Modbus RTU
• 通信：Bluetooth 4.0（BLE）；Modbus RTU
• アラーム & 表示：内蔵アラーム状態 LED；設定可能なリレー（追加リレーは Sensepoint 301C 経由で利用可能）
• 校正：工場校正（CAT は CH4 に校正）
• 統合：PLC、HVAC、BMS、FACP とインターフェース可能
• 認証／規格：EN/UL/IEC61010‑1；CSA‑C22.2 No. 61010‑1‑12；EN 50270；RED；FCC；BT SIG；UL2075；AS 1668.2
• 梱包内容：センサーカートリッジ事前装着済みの検知器本体、ケーブルグランド×2、校正／流量キャップ、フレキシブルアダプタチューブ、チューブクリップ
• 代表的な用途：住宅、商業、医療、駐車場、研究所、製造、バッテリールーム、冷凍、燃料保管、閉所など
