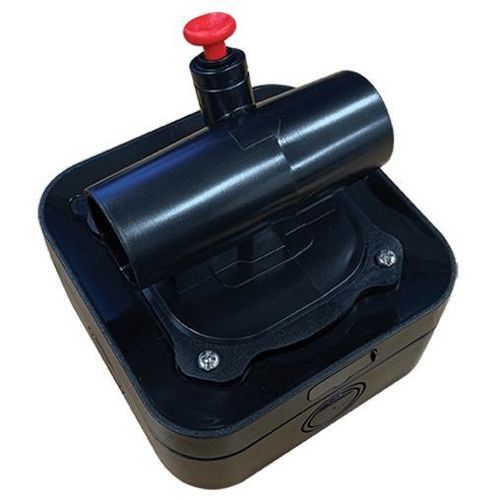

検出用ガス監視設備 XCL-LB

水の分析用プロセス監視用工業用

概要
VESDA Sensepoint XCL – ラージボアは、ASD配管ネットワークとマルチポイント（複数穴）サンプリングを用いる吸引式ガス検知ソリューションで、広範囲のカバレッジと設置の柔軟性を提供します。居住者の安全およびプロセス保護のための信頼できるガス監視を目的とし、火災対策と併用可能です。

主な仕様
XCL – ラージボアは多様な用途に対応する複数のセンサーオプションを備えています。検知器はBluetoothインターフェースを搭載し、Sensepointアプリとスマートデバイスをペアリングして、設置、設定、校正、バンプテストを簡素化し、診断情報への迅速なアクセスを提供します。

特徴

• 対応ガスの幅広さ:
  • 一酸化炭素 (CO, ppm)
  • 可燃性ガス (% LEL)
  • 酸素 (O2, % v/v)
  • 二酸化炭素 (CO2, % v/v, ppm)
  • 水素 (H2, ppm)
  • 硫化水素 (H2S, ppm)
  • 二酸化窒素 (NO2, ppm)
  • アンモニア (NH3, ppm)
• マルチポイント／多孔サンプリングを備えた吸引式採取により広域検知と設計の柔軟性を実現
• リモートサンプリングにより保護対象エリアへの立ち入りが不要
• 検知器を集約配置することで保守・サービスの時間を削減
• 環境条件からの保護により長期安定動作を実現
• 状態表示用LEDを内蔵
• バンプテストおよび校正用のガスポートを内蔵
• 現場交換可能なセンサーカートリッジ
• 設置・保守を速めるSensepointアプリ（Bluetooth）対応
• 出力オプション：2系統の設定可能なリレー（アラーム、フォルト）、アナログ4–20 mA、またはModbus RTU

ガス検知と測定レンジ
各VESDA Sensepoint XCL - ラージボア検知器はASD配管ネットワークに追加可能で、複数の検知器が単一配管を共有できます。製品群は多様な用途と濃度レンジに対応するセンサーのバリエーションを揃えています。

アクセサリ
追加のリレー出力が必要なModbus（RM）構成では、検知器をVESDA Sensepoint 301C ガスコントローラに接続可能で、追加リレーを提供し、検知器ネットワークの集中設定・監視を実現します。

用途

• エネルギー貯蔵システム（バッテリー）
• 燃料貯蔵および配給ライン
• サービストンネル
• 閉鎖空間／地下空間
• ボイラー室および設備室
• 製造、石油、化学産業
• 駐車場／荷捌き場
• 発電施設
• 冷凍保管
• 廃棄物処理施設／埋立地
• 農業施設
• 水処理／下水処理場
• 医療施設、病院、研究所
• 食品・飲料産業
• 車両試験施設

認証

• 電気安全：EN/UL/IEC61010-1に適合、CSA-C22.2 No. 61010-1-12認証取得
• CE - EMC：EN 50270
• 無線：RED、FCC、BT SIG
• その他：UL2075（COおよびCH4）、AS 1668.2

注文およびバリエーション
型番：XCL-LB-XX-RA / XCL-LB-XX-RM（XX=ガス仕様、RA=アナログ＋リレー、RM=Modbus＋リレー）。検知器はメインユニット（センサーカートリッジ事前装着）、フローカバー、エルボを含む形で出荷されます。出力バリエーションはアナログ4–20 mAまたはModbus RTUです。

利用可能な文書（名称）
データシート；エンジニアリング仕様；取付けマニュアル；クイックスタートガイド；アプリユーザーマニュアル；製品パンフレット；アラームレベル設定に関する技術メモ；O2アラームレベル調整に関する技術メモ；試験ガス機器に関する技術メモ；アラーム設定計算ツール；FAQ；各種アプリケーションパンフレットおよび事例集。

Caractéristiques / spécifications techniques

• シリーズ / 型番：XCL-LB (Model Nos. XCL-LB-XX-RA / XCL-LB-XX-RM)
• サンプリング方式：吸引式（ASD配管ネットワーク）、マルチポイント/多孔サンプリング
• 対応ガス：CO、可燃性ガス（% LEL）、O2、CO2、H2、H2S、NO2、NH3
• センサ形状：現場交換可能なセンサーカートリッジ
• 出力：2 x 設定可能リレー（アラーム、フォルト）；アナログ4–20 mA；Modbus RTU
• インターフェース：Sensepointアプリ用Bluetooth（設置、設定、校正、バンプテスト）
• 表示・保守：内蔵アラームLED；バンプテストおよび校正用のガスポート内蔵
• 付属品：メイン検知ユニット（センサーカートリッジ装着済）、フローカバー、エルボ
• 認証・規格：EN/UL/IEC61010-1、CSA-C22.2 No. 61010-1-12、EN 50270、RED、FCC、BT SIG、UL2075（COおよびCH4）、AS 1668.2
• アクセサリ：追加リレーおよび集中構成/監視用にVESDA Sensepoint 301C ガスコントローラと互換
