可視化ソフトウェア OSID-DE

画像処理用モニタリング測定用

製品概要
OSID-DE Diagnostic は、OSI-10 および OSI-90 検知器向けの専用診断アプリケーションで、コミッショニング、保守、故障解析をサポートするために、システムおよび環境のライブおよびオフラインデータを提供します。本ツールはサービスエンジニアや設置技術者に可視化された測定値、イベントログ、イメージャ診断情報を提供し、トラブルシューティングと報告作成を効率化します。

主な機能

• 検知器システムおよび現場環境のライブ／オフライン診断
• 故障解析のためのシステムデータおよびイベントログのリアルタイム可視化
• 正規化されたUVおよびIR値、UV/IRグレーレベルのライブ表示
• CMOSイメージャ上の各エミッタのX–Y位置表示
• 基準レベル、温度、同期状態の表示
• タイムスタンプ付きオンボードイベントログ（10,000件）へのアクセス
• 分析、フィルタリング、報告用にログをExcel形式でエクスポート

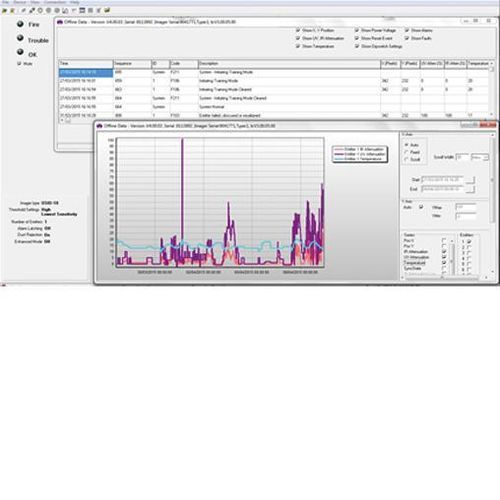

• サイトデータのライブグラフ表示と閲覧

特長

• 現場技術者向けの直感的なユーザーインターフェース
• 簡便かつ迅速なソフトウェアアップグレード
• アライメント品質の可視化
• サイトデータの参照と確認
• 測定値のライブグラフ表示
• オンボードメモリログの探索
• 故障の解析・理解を支援するツール
• 煙検知アラームの種類判別とレポート生成

ダウンロード可能な診断ツールのバージョン（製品ページに掲載）

• OSI-10/OSI-90 Diagnostic Tool (V5.04.09) — UL268 7th、EN および中国向け
• OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05)
• OSI-10/OSI-90 EN54 および OSI-90 UL268 7th Diagnostic Tool (V5.03.00)
• OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05)

ソフトウェア要件とアップグレード

• Microsoft のサポートが有効な Windows を搭載した PC のみへインストールしてください
• ソフトウェアのアップデートは性能向上や機能追加のために提供されます。地域で承認された場合にのみアップグレードを適用してください
• 各ソフトウェアアップグレード後、テストフィルタを用いて検知器の動作確認を行ってください

リソース / ドキュメント（製品ページに掲載）
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China Release Notes
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China with Instructions
OSID-DE UL7th Diagnostic Tool (V5.04.05) Release Notes
OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05) with Instructions
OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05) with Instructions
OSI-10/OSI-90 EN54 and OSI-90 UL268 7th Diagnostic Tool (V5.03.00) with Instructions
OSID-DE (EN) Product Guide
OSID-DE (UL) Product Guide

仕様 / 技術仕様

• プラットフォーム: Windows（Microsoft によるサポートが有効な PC が必要）
• オンボードイベントログ容量: タイムスタンプ付き 10,000 件
• データエクスポート: ログファイルを Excel 形式でエクスポート可能
• リアルタイム計測: 正規化されたUVおよびIR値、UVおよびIRのグレーレベル
• イメージャ診断: CMOSイメージャ上のエミッタのX–Y位置、基準レベル、温度、同期状態
• 動作モード: 現場でイメージャに接続したライブ診断；保存ログからのオフライン評価
• ソフトウェアアップグレード機能: ツールがガイドする現場でのアップグレード；アップグレード後はテストフィルタでの検知器試験を推奨
