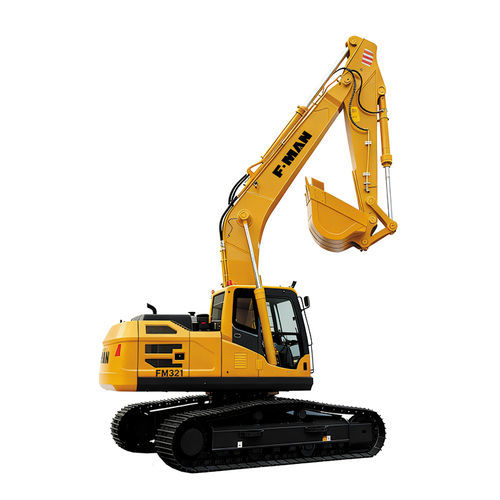

大型油圧ショベル FM321

クローラー式ディーゼル建設現場用

概要
FMAN FM321 は 21.5 トン級の油圧ショベルで、高負荷・連続稼働を想定した重作業用に設計されています。基礎工事、土工、道路工事、採鉱などに適し、剛性の高い構造と長時間稼働での安定性能を備えます。

性能と動力
FM321 は標準で 0.9 m³ バケットを装備し、1 回の作業での積載効率を高めます。動力は信頼性の高い CUMMINS 6BTAAB5.9 エンジンを採用しています。運転質量は 21,500 kg で、重掘削に必要な出力と安定性を提供します。最大掘削深さは 6,548 mm、最大掘削高さは 9,292 mm です。

用途とアタッチメント
深基礎掘削、大規模土工、積込み作業などに適しており、各種アタッチメントにより用途を拡張できます。

アタッチメント / オプション

• 油圧ブレーカー
• ロググラップル
• オーガー（ドリル）

主な特長

• 運転質量：21,500 kg
• 標準バケット容量：0.9 m³
• エンジン：CUMMINS 6BTAAB5.9
• 重作業・連続高負荷運用を想定
• ブレーカー、グラップル、オーガー等のアタッチメント対応

仕様

• 全長：9,593 mm
• 全幅：2,790 mm
• 全高（ブームトップ）：3,190 mm
• 全高（キャブ上端）：3,120 mm
• カウンターウェイト地上高：1,048 mm
• 最低地上高：468 mm
• 後部旋回半径：2,855 mm
• 履帯接地長さ：3,445 mm
• 履帯長さ：4,260 mm
• 軌間：2,180 mm
• 履帯幅：2,780 mm
• 履帯板幅：600 mm
• ターンテーブル幅：2,700 mm
• アーム長さ：2,900 mm
• ブーム長さ：5,700 mm
• 最大掘削高さ：9,292 mm
• 最大揚程：6,580 mm
• 最大掘削深さ：6,548 mm
• 垂直壁掘削深度（最大）：5,206 mm
• 2.5 m 水平面での最大掘削到達距離：6,413 mm
• 最大掘削到達距離：9,898 mm
• 地上での最大掘削到達距離：9,714 mm
• 最小旋回半径：3,800 mm
• 最小旋回半径時の最大高さ：7,660 mm
• 旋回中心から後端までの距離：2,855 mm
• 履帯歯厚：26 mm
• カウンターウエイト高さ：2,318 mm
• 輸送時接地長：5,060 mm
• 運転質量：21,500 kg
• 標準バケット容量：0.9 m³
• エンジン：CUMMINS 6BTAAB5.9
